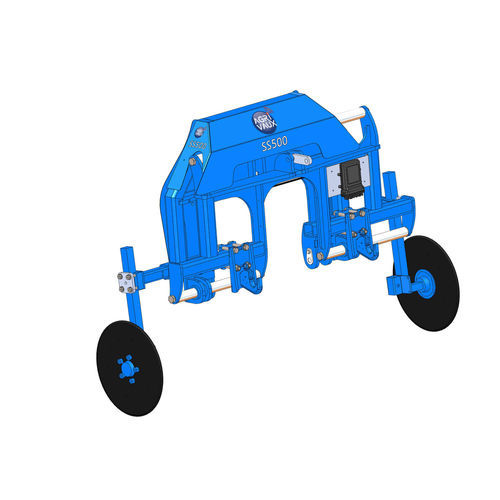

液压侧移器 SS500
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 其他特性
- 液压
产品介绍
产品概述
多种应用：
主要特性
中央开口
坚固
紧凑
轻巧
多功能
美观
选配项
工作原理
驾驶室显示
技术参数
- 电液侧向平移器 型号 SS500，用于牵引式/安装式作业机的侧向引导。
多种应用：
- 播前：引导振动器、耕整机、翻耕机、喷雾器等工具。
- 播种/栽植：精确定位种子或幼苗。
- 出苗前：靠近作物行的各类作业。
- 出苗后：锄草、中耕、耙地、垄作、在植被覆盖较重时的喷雾等。
- 收获时作业。
主要特性
- 配有上置控制缸和两只在镀铬杆上滑动的自对准套筒的平移器。
- 三点悬挂，3类挂接（拖拉机侧与机具侧）。
- 稳定盘，轨距可调，范围1.50–2.25 m。
- 含支腿。
- 低维护设计。
中央开口
- 可通过传动轴（PTO）。
- 便于安装摄像头。
坚固
- 管状结构确保整体强度并具有良好外观。
- 加大尺寸的导向缸和两只自对准套筒确保平稳的横向平移。
紧凑
- 前后挂接中心距较小，有利于提高挂接工具的引导精度。
- 较低的高度有利于观察挂接工具。
轻巧
- 主结构采用圆管，兼顾极高刚性与最小占用空间。
多功能
- 可通过PTO驱动挂接作业机。
- 支持摄像头引导。
- 可调轨距。
- 机具侧挂接中心距可调。
- 多种引导方式可选。
- 液压系统兼容闭式回路或负载感应。
美观
- 线条流畅，结构通透美观。
- 喷漆精细耐久。
- 驾驶室内盒式控制单元易于使用。
选配项
- 引导系统:
- 操纵杆（Joy Stick）
- 摄像头
- 独立RTK
- 与拖拉机绑定的RTK
- 超声波传感器
- 触觉传感器
- 稳定盘:
- 带肩部及防泥刮板的盘片
- 带自动调节的液压盘片
- 速度传感器
工作原理
- 作物行通过所选技术识别（超声、摄像头、触觉传感器、RTK等）。
- 驾驶室内单元接收并解析数据。
- 定位信息传送至电液块，驱动油缸动作。
- 当提升作业机时，平移器会自动回中。
- 驾驶室单元提供必要信息，允许参数调整并精确反馈故障信息。
驾驶室显示
- 可用信息：
- 平移器位置
- 作业机位置（放下或抬起）
- 平移器响应级别
- 若安装速度传感器，则显示部分与累计作业面积
- 可操作项：
- 调整平移器位置
- 调整平移器响应级别
- 修改一系列技术参数
技术参数
- 型号：SS500。
- 类型：上置控制缸的电液平移器。
- 套筒：两只在镀铬杆上滑动的自对准套筒。
- 挂接：三点挂接，3类，拖拉机侧与机具侧。
- 稳定盘：轨距可调1.50–2.25 m（选配：肩部盘片、防泥刮板、液压自动调节）。
- 含支腿。
- 维护：低维护设计。
- 中央开口：支持PTO通过及摄像头布置。
- 结构：圆管管状结构，保证刚性并减少占用空间。
- 导向缸：加大尺寸以确保平稳平移。
- 减小的挂接中心距改善工具引导。
- 作业机驱动：支持PTO。
- 液压：兼容闭式回路或负载感应系统。
- 驾驶室界面：提供位置、作业机状态、响应性、作业面积及可配置设置的控制单元。
