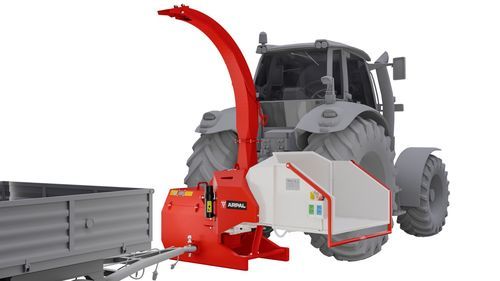

悬挂式树枝粉碎机 AX MK-170TR Antistress

PTO驱动液压供给

产品概述

ARPAL MK-170TR Antistress 圆盘式木材碎枝机MAX 系列为拖拉机悬挂式动力输出轴驱动配备智能 Antistress 自动进料系统——一台会自己「思考」的碎枝机。可处理任意树种、任意含水率、直径达 180 mm 的树枝将其加工成优质木片。专为林业作业、市政部门、农业企业和承包商设计。本机符合欧盟安全指令已获得德国、丹麦、英国、瑞士、加拿大等国客户的信赖。

成品为 5–50 mm 的均匀木片占产出 90%粒度取决于进料材料——用途多样固体燃料锅炉和气化炉的燃料、压块和木炭的原料、护土优质覆盖物以及专业熏制用木片。

主要特点

• Antistress 自动进料系统电子控制单元持续监测切削盘转速并控制液压进料。转速降至 750 rpm 以下时进料暂停并短暂反转将树枝从刀片处退出不堵塞、无需手动重新喂入转速恢复后自动继续进料。单人只需投入树枝——机器的「大脑」完成其余工作。拖拉机驾驶员视野内的信号灯指示转速何时处于工作区间。
• 服务模式约每 8 个运行小时系统提示对关键部件刀片和进料辊进行强制检查并记录有效时间和切削时间。
• 自主液压进料自带 25 L 液压系统两台液压马达驱动进料辊——不依赖拖拉机液压意大利部件台架测试。料斗处设反转、进料按钮及安全停机手柄。
• StormBlade 切削技术730 mm 切削盘30 mm 钢制重 92 kg——切削盘本身兼作飞轮减轻拖拉机负荷四片集成风叶以强气流抛出木片切削盘焊接后经平衡校正。
• 6 把 CircleCut 圆形刀片采用 41CrMo4 钢感应淬火至 60 HRC、芯部保持韧性圆形几何结构允许转动刀片以更新刃口。
• 可调、精密磨削的反刀10 mm AISI 5140 钢牢固夹持树枝实现洁净均匀的切削——即使柳树等细软材料随刀片磨损可经槽孔调节。
• 免工具换刀所有维护点集中于一个带快拆锁扣的机罩下——无需扳手即可即时接触刀片和切削盘。
• 360° 旋转出料筒导板免工具调节抛出高度离地达 2,700 mm将碎枝机于拖拉机悬挂上升起可装得更高——直接装入卡车或拖拉机拖车。
• 拖拉机 + 碎枝机 + 拖车一线作业锥齿轮箱使碎枝机相对拖拉机转 90°机架后部集成挂接装置配通用插销球头或环式联结可在机器后方牵引拖车。
• 重载结构8 mm 钢板机架配加强筋10 mm 钢制盘壳管材加强的料斗轮廓重心处设吊耳料斗可折叠以便运输优质静电粉末涂层。
• 推荐经带两个离合器的万向节轴连接——摩擦式过载保护和超越式保护拖拉机传动免受切削盘惯性影响。万向节轴不含可向 ARPAL 购买。
• 选配额外刀片套件带离合器的万向节轴。

技术规格

• 型号ARPAL MK-170TR AntistressMAX 系列
• 类型带自动液压进料的圆盘式木材碎枝机
• 驱动类型拖拉机动力输出轴
• 最低拖拉机功率50 马力推荐 80 马力
• PTO 最高转速540 rpm
• 最大树枝直径180 mm任意树种和含水率
• 木片尺寸5–50 mm占产出 90%
• 工作刀片6 把CircleCut41CrMo4 钢60 HRC
• 切削盘Ø 730 mm30 mm 钢92 kg
• 切削盘最低转速750 rpmAntistress 阈值
• 液压系统自主25 L
• 出料360° 旋转出料筒抛出高度达 2,700 mm
• 悬挂轴直径28 mm两根轴 + 上拉杆挂耳
• 尺寸工作位置3171 × 1519 × 2603 mm
• 尺寸运输料斗折叠2001 × 1171 × 2634 mm
• 重量688 kg

文档

提供操作与维护手册下载含详细的安装、操作和保养说明。请使用离合器调节正确的万向节轴并遵守推荐的 PTO 转速以确保安全运行和最长使用寿命。

保修

碎枝机所有部件保修 3 年——包括轴承、螺栓乃至油漆涂层。易损件刀片、皮带、离合器摩擦片除外。在机器整个使用寿命期内提供全面技术支持。
