球形阀门 0300408.080320

PTFE聚丙烯螺纹

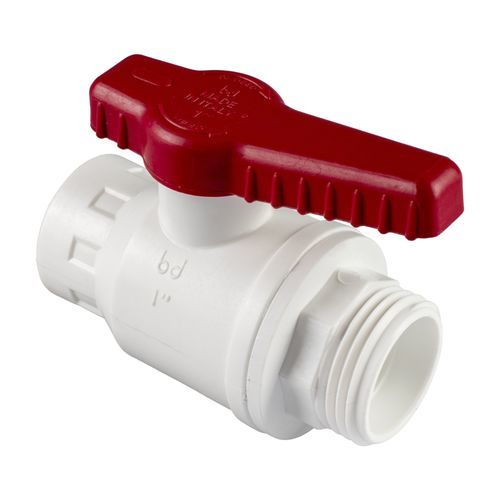

球阀，采用白色玻璃纤维增强聚丙烯制造，一端为GAS（圆柱形）内螺纹，另一端为公制外螺纹；密封采用食品级NBR O型圈。为全通径结构：球体孔与管道内径相对应。

可用型号

• 0300408.080320 — G: 1/2"; DN: 15; D: 20; M: M29X1,7; L(1): 16; L: 10; H: 78; H1: 93; E: 49
• 0300408.080525 — G: 3/4"; DN: 20; D: 25; M: M36X3; L(1): 19; L: 14; H: 89; H1: 110; E: 54
• 0300408.080730 — G: 1"; DN: 25; D: 30; M: M42X3; L(1): 22; L: 14; H: 96; H1: 125; E: 59

技术规格

• 连接标准：外部为公制螺纹，内部为GAS圆柱螺纹 ISO 228/1
• 全通径：球体孔等同于管道内径
• 材料：玻璃纤维增强聚丙烯（阀体）；食品级NBR（O型圈）；PTFE（阀座）
• 颜色：红色（RAL 3031）和白色（RAL 9003）

文档

• 可在产品页面下载的ZIP格式3D模型和产品资料
