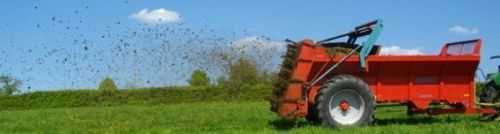

牵引式撒肥机 EHV 13/9

垂直喷洒单车轴带有DPA

裙板输送式撒布机，专为有机物（粪肥、堆肥）的精准、均匀且可调节撒布而设计。本机集成多项已授权专利创新和控制装置，可自动化并校准撒布过程，确保在不同工况下给量一致。

主要功能与创新：

• 裙板伴随输送 + 半皮带（2 条链条与横杆），在无打滑的情况下输送物料，保证从开始到结束以及上坡/下坡时的均匀性和精度。
• 撒布辊/拍打器倾角为20°（而非15°），以减少料箱内物料塌落并改善均匀性。
• 双臂门结构，实现快速起载，并在提升过程中平整料面顶部。
• 安装在拍打器上的可伸缩锤头，可改善已分解或轻质物料的撒布，并在稻草类物料上避免过高动力需求（已授权专利）。
• 控制盒/计算单元（已授权专利）管理撒布宽度与给量，自动化撒布机运行并显示参数：撒布时间、裙板速度、往返次数、重量、覆盖面积、裙板位置、油压、电源电压。
• DPA（行进成比例给量）可在拖拉机速度波动或打滑时保持每公顷给量。
• 集成称重系统消除了密度调节的必要，减少因装载高度或密度估算带来的误差（已授权专利）。
• 自动边缘挡板在保持撒布精度的同时优化田块边缘的有机物利用。
• 本撒布机的概念与装置受四项发明专利保护。

试验结果（IRSTEA / 原CEMAGREF）：

• 获得的总宽：20 m；通行间距宽度：14 m，在堆肥试验中变异系数低于10 %（要求 < 30 %）。
• 由于锤头设计，稻草型粪肥和堆肥均可达到相同的撒布宽度。
• 堆肥中均匀撒布时间占比（Extent）为95 %。
• 撒布开始与结束时的上料和下料阶段非常迅速。
• IRSTEA 测得剂量与设定剂量之间的最大偏差：试验中从未超过 6 %。

特性 / 技术参数：

• 认证：取得生态撒布认证（自2014年4月起）。
• 总宽：20 m（作业有效宽度 14 m，通行间距）。
• 堆肥变异系数：< 10 %（IRSTEA 试验）。
• 堆肥中 Extent：95 %（撒布均匀性）。
• 料箱：底板低，上部宽（2.20 m），以提高坡地稳定性及装载便利性。
• 拍打器倾角：20°。
• 专利元件：可伸缩锤头、控制盒、集成称重（及其他创新，共计4项专利）。
• 控制系统：控制盒、DPA（行进比例给量）、集成称重、自动边缘挡板。
• 显示指标：撒布时间、裙板速度、往返次数、重量、覆盖面积、裙板位置、油压、电源电压。
