果园修剪机 CT 20

葡萄园葡萄蔓苗木

产品描述

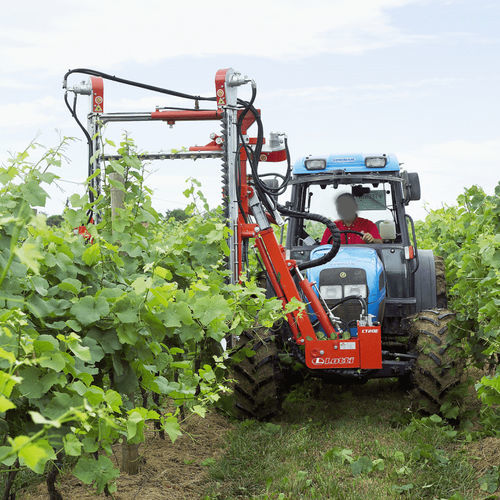

CT 20 是一款为葡萄园作业设计的单柱修剪机。它兼容多种 Lotti 工具用于叶墙管理，采用前置快速连接支架装在拖拉机前部。使用后可放置在支架上以降低操作人员风险。

主要特点
该柱体配备垂直行程700 mm的缸体，可正负方向调节，便于进出行并将修剪机恢复到中心位置。立柱亦可正负倾斜，以应对复杂工况。可选装桥形框架，可对单行的两侧及顶部同时作业。最低油液流量要求为20 L/min 的液压供给。

可用型号

• CT 20 N：使用拖拉机分配阀实现动作
• CT 20 H：带液压分配阀（拉线操纵杆控制）
• CT 20 E：带电液动分配阀（摇杆控制）

技术参数（表）
型号 | 机架连接 | 重量 | 垂直缸伸长 | 柱体俯仰 | 立柱倾角
CT 20 N | 前部支架安装 | 161 kg | 70 cm | -20° / +50° | -3° / +60°
CT 20 H | 前部支架安装 | 170 kg | 70 cm | -20° / +50° | -3° / +60°
CT 20 E | 前部支架安装 | 175 kg | 70 cm | -20° / +50° | -3° / +60°

配件

• 液压油箱 (CP)
• 油冷却器 (KMR)
• 油流分配阀 (KVR)
• U 型桥架 (TP)
• 用于叶墙管理的可装配工具（例如：扫刷、去芽器、垂直去芽器、青枝切割杆、干枝切割杆、预修盘）

技术规格

• 适用于葡萄园作业的单柱修剪机
• 前置安装，采用快速连接支架
• 垂直缸：700 mm，可正负调节
• 立柱倾角可正负调节
• 可选桥形框架以对行的两侧和顶部作业
• 最低液压供给：20 L/min
• 液压动作：垂直缸、柱体倾斜、立柱旋转、顶部倾斜、工具驱动
• 控制类型：CT 20 N – 拖拉机分配阀；CT 20 H – 液压分配阀（拉线操纵杆）；CT 20 E – 电液分配阀（摇杆）
• 重量：CT 20 N = 161 kg；CT 20 H = 170 kg；CT 20 E = 175 kg
• 垂直缸伸长：70 cm
• 柱体倾角范围：-20° / +50°
• 立柱倾角范围：-3° / +60°
