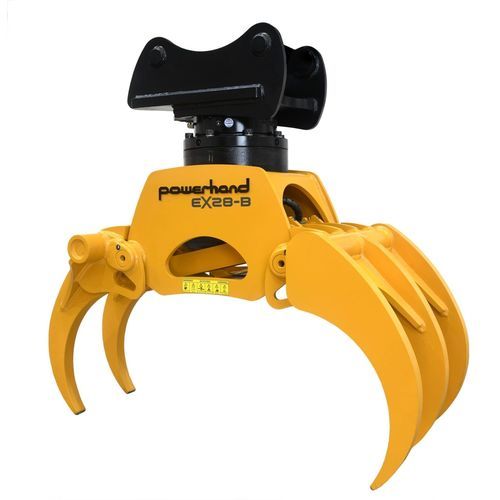

林业抓木器 EX series

用于起重机挖掘机用锯

简要说明
适用于挖掘机和大型起重机的林业生物质抓斗，EX25/EX28/EX36/EX40 型号可选，配 Hardox 爪。

概述
Powerhand EX 林业抓斗为重载生物质抓斗，适用于安装在 8 至 30 吨的挖掘机或大型起重机上。EX 系列针对向碎木机供料、清理场地时的枝桠处理、原木搬运及一般林业作业进行了优化。可选安装方式包括刚性安装（通过倾转旋转器或刚性旋转器直接安装）和摆动连杆安装。EX25 采用 30 mm 实心 Hardox 爪；EX28/EX36/EX40 采用 50 mm 实心 Hardox 爪，以满足苛刻的生物质应用。

抓斗锯配置（可选）
Powerhand Grapple Saw 单元可安装于 EX 系列抓斗以增加切割功能。GS 锯单元仅需单一液压回路（供油与回油）。导板回位、链条张紧和润滑为自动内置功能，便于操作。

规格（系列概览）
各型号公制数值：

• 容量：EX25 0.25 m²；EX28 0.28 m²；EX36 0.36 m²；EX40 0.40 m²
• 重量：EX25 323 kg；EX28 496 kg；EX36 652 kg；EX40 875 kg
• 开口 (A)：EX25 1,428 mm；EX28 1,412 mm；EX36 1,720 mm；EX40 1,937 mm
• 最大开口 (B)：EX25 1,641 mm；EX28 1,632 mm；EX36 1,928 mm；EX40 2,137 mm
• 开口高度 (C)：EX25 873 mm；EX28 887 mm；EX36 939 mm；EX40 1,003 mm
• 尖端间高度 (D)：EX25 948 mm；EX28 956 mm；EX36 1,067 mm；EX40 1,163 mm
• 最小抓握直径 (E)：EX25 Ø117 mm；EX28 Ø106 mm；EX36 Ø128 mm；EX40 Ø138 mm
• 净空 (F)：EX25 466 mm；EX28 428 mm；EX36 472 mm；EX40 492 mm
• 尖端宽度 (G)：EX25 560 mm；EX28 700 mm；EX36 800 mm；EX40 880 mm
• 推荐挖掘机尺寸：EX25 8 t–12 t；EX28 12 t–25 t；EX36 16 t–25 t；EX40 20 t–30 t

适用场景

• 为碎木机供料及生物质处理
• 枝桠处理与场地清理
• 原木搬运及一般林业作业

材料与结构

• 抓斗腿配实心 Hardox 爪（EX25 为 30 mm；EX28/EX36/EX40 为 50 mm）
• 重载焊接结构与耐磨组件，适合持续的生物质作业

文档
提供带详细技术尺寸、安装信息及液压要求的数据表（产品页 PDF）。

技术规格

• 系列名称：EX Series
• 型号：EX25、EX28、EX36、EX40
• 容量与重量：见上表
• 爪结构：实心 Hardox（EX25 为 30 mm；EX28/EX36/EX40 为 50 mm）
• 安装方式：通过倾转/刚性旋转器进行刚性安装或摆动连杆安装
• 可选 Grapple Saw：单液压回路（供油 & 回油）；自动导板回位、链条张紧与润滑
• 推荐挖掘机尺寸：EX25 8 t–12 t；EX28 12 t–25 t；EX36 16 t–25 t；EX40 20 t–30 t
