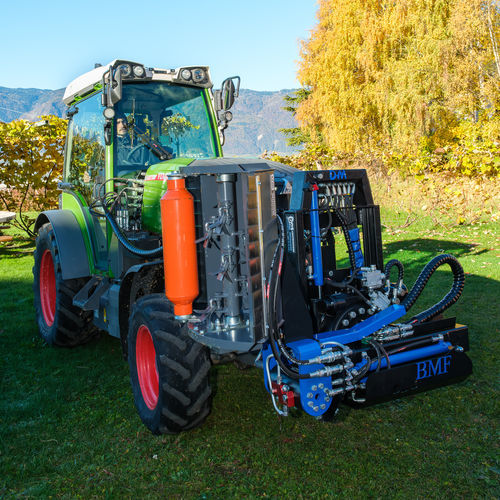

多功能工具臂架 BMF

耕田粉碎除草

简介
我们的通用工具安装架旨在为农场及相关作业者提供一套多用途解决方案。经设计与测试，可在最不平整的地形上也能实现轻松且精确的作业。采用能够实现对重型作业工具精确控制的技术制造，具备应对繁重作业的强度，同时保持紧凑的结构，便于在狭窄行间作业。

主要功能

• 适用于拖拉机及其他车辆的通用多用途解决方案。
• 即使在重型工具下亦能实现精确操作。
• 紧凑设计，适合在狭窄行间作业。
• BMF-R 型可向左旋转，减少时间和操作步骤。
• 中央液压转子（BMF-R）提供连续旋转，防止液压管缠绕。

操作特性及可定制项

• 工具挂接系统，支持快速便捷的工具更换。
• 可选配通用安装板，便于在无三点挂接的车辆上安装。
• 4 个双作用液压动作（另加 1 个选配）。
• 工具工作时采用连续供油和自由回油。
• 可为缺少必要液压接口的车辆定制电磁阀。
• 可集成由拖拉机取力器（PTO）驱动的泵的冷却组和油箱，适用于油量/流量不足的车辆。
• 可选配操纵杆控制的阀门系统，使安装架不依赖拖拉机的液压性能。

型号与技术数据（摘要）
BMF
宽度（臂水平且无工具时）: 120 cm
最大伸出: 80 cm
臂旋转角度: 135°
重量（不含工具）: 290 kg
三点挂接: CAT 1-2
安装板: UNI 15432 F3

BMF-R
宽度（臂水平且无工具时）: 120 cm
最大伸出: 80 cm
臂旋转: 连续旋转
重量（不含工具）: 320 kg
三点挂接: CAT 1-2
安装板: UNI 15432 F3

可装配的作业工具

• 粉碎机/割草机: 提供 60 或 80 cm 宽度; 需流量: 30 l/min。
• 拢刷: 提供尼龙毛或工业版本; 需流量: 12 l/min。
• 机械除草器: 长指型; 需流量: 30 l/min。
• 旋耙: 提供长齿或短齿; 需流量: 20 l/min。
• 钻孔机（螺旋钻）: 提供 250 mm 直径; 其它直径可定制; 需流量: 15 l/min。
• 修剪机: 提供 1 至 3 米长度; 切割直径: 2–3 cm; 可配 1 m 液压伸出（需额外一个双作用油路）; 需流量: 15–20 l/min。
• 开沟与覆土圆盘: 需流量: 15–20 l/min。

技术特性 / 规格

• 作业宽度（不含工具）: 120 cm。
• 最大伸出: 80 cm。
• 臂旋转角度: 135°（BMF）/ 连续旋转（BMF-R）。
• 重量（不含工具）: 约 290 kg（BMF）/ 320 kg（BMF-R）。
• 三点挂接: CAT 1-2。
• 安装板: UNI 15432 F3。
• 4 个双作用液压动作（另加 1 个选配）。
• 用于工具运行的连续供油和自由回油。
• BMF-R 的中央液压转子实现连续旋转，防止软管缠绕。
• 提供适用于无三点挂接机器的通用安装板。
• 可定制选项：电磁阀、带 PTO 驱动泵的冷却组与油箱、操纵杆控制阀系统。
• 所需液压流量因工具而异（每种工具的具体要求见“可装配的作业工具”）。
