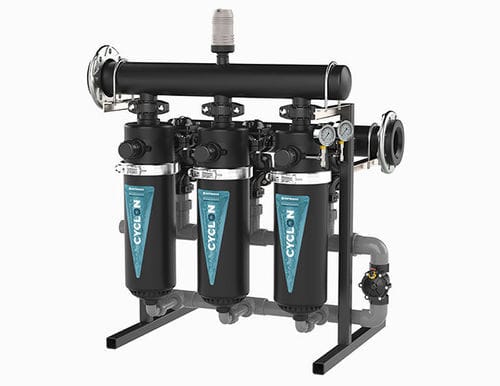

水过滤器 CYCLON

液压可调节

概述
自动环状分离过滤器，采用环状分离和倒置水力结构，专为含有高无机固体负荷（砂、重泥）的水提高过滤效率而设计。

技术细节与工作原理
CYCLON系列通过倒置配置优化流体力学，在流体到达滤料层之前，利用重力和离心力促进砂和重泥的沉降。在再生过程中，系统将机械环状分离与逆流反洗及独立自动排放相结合，减少早期堵塞并降低维护频率。

主要特点

• 有利于砂粒沉降的倒置水力结构。
• 自动反洗结合环状分离和螺旋排放系统。
• 用于沉积物排除的独立自动排放。
• 适用于无机固体含量高的水体，效率高。
• 模块化安装，可适配多种流量和管径。

型号与技术参数
系列 | 型号 | 进/出集管 (mm) | 排放 (mm) | 最大流量 m³/h | 过滤面积 cm²
2" | 2 | 90 | 50 | 40 | 3.190
2" | 3 | 110 | 50 | 60 | 4.785
2" | 4 | 110 | 50 | 80 | 6.380
2" | 5 | 110 | 50 | 100 | 7.975
3" | 2 | 110 | 63 | 60 | 3.190
3" | 3 | 110 | 63 | 90 | 4.785
3" | 4 | 160 | 75 | 120 | 6.380
3" | 5 | 160 | 75 | 150 | 7.975

按水质推荐流量
系列 | 型号 | 最大流量 | <50 ppm | 50/75 ppm | 75/100 ppm
2" | 2 | 40 | 30 | 26 | 22
2" | 3 | 60 | 45 | 39 | 33
2" | 4 | 80 | 60 | 52 | 44
2" | 5 | 100 | 75 | 65 | 55
3" | 2 | 60 | 48 | 44 | 40
3" | 3 | 90 | 72 | 66 | 60
3" | 4 | 120 | 96 | 88 | 80
3" | 5 | 150 | 120 | 110 | 100

特性 / 技术规格

• 系列：CYCLON（倒置水力结构）。
• 环状分离系统与逆流反洗及独立自动排放相结合。
• 适用于含高无机固体（砂、重泥）的水体。
• 模块化安装，可适配不同流量与管径（2" 和 3"）。
• 可选型号：2、3、4、5，均有2"和3"版本，最大流量依据型号在40至150 m³/h之间。
• 各型号的过滤面积见表（3.190 至 7.975 cm²）。
