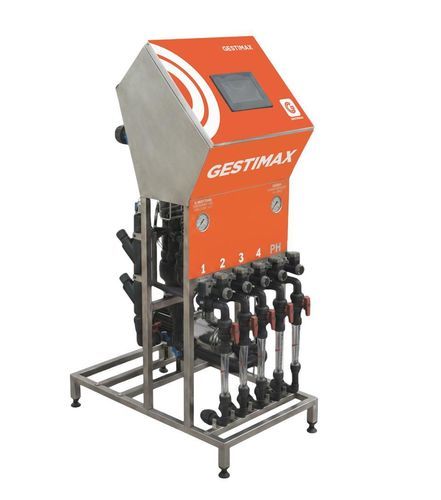

自动肥料注入器 GESTIMAX

文丘里带控制器精确计量

简要说明
专业施肥灌溉装置，模块化可扩展架构，文丘里注入，精准控制养分、pH与电导率(CE)。

详细说明
GESTIMAX 是一款用于灌溉与植物营养综合管理的紧凑型解决方案。设备采用 AISI 304 不锈钢结构，配备集成控制器和 5" 彩色触摸屏，支持本地和远程操作。肥料与 pH/CE 调节剂通过文丘里技术注入，吸入系统无运动部件，从而降低故障率与维护量。设备设有圆柱形混合块，确保营养液在进入主管路前实现均匀混合。

要点

• AISI 304 不锈钢紧凑型设计。
• 每路注入量高达 500 l/h，可扩展至 1000 l/h。
• 集成控制器 GXF-5 S16。
• 5" 彩色触摸屏。
• 通过 GW600 路由器支持 PC 软件与移动应用远程控制。

一般规格
设备配备 GXF-5 S16 控制单元与 5" 彩色触摸屏，便于操作。每路注入能力为 500 l/h，可扩展至 1000 l/h。底盘采用 AISI 304 不锈钢承重结构，适用于施肥灌溉应用并具备 pH 与电导率(CE) 控制功能。

主要技术参数
供电电压：380–400 V + N – 50 Hz
总功率：3 kW
总电流：6 A
注入路数：3 / 4 / 5
结构类型：AISI 304 不锈钢
尺寸 (L × W × H)：505 × 800 × 1345 mm
净重 / 毛重：62.4 / 63.7 / 65.0 kg
吸入系统：PVC 圆柱块，配 DN25 文丘里
注入电磁阀：FIP 10 mm
混合室：PVC DN 140 mm
入口连接：DN 40 mm
出口连接：DN 40 mm
注入管路：DN 25 mm
可配置数字输出：16（可扩展至 120）
控制面板：CE + pH 读取与 7 种肥料 + pH 控制
探头集管直径：DN 40 mm

泵与保护
肥料泵控制：手动 / 自动 选择器
肥料泵：50 Hz · 1.85 kW
最大工作压力：4.0 bar
压力变送器：4/20 mA – 0/10 bar

技术规格

• 控制器型号：GXF-5 S16
• 触摸屏：5" 彩色
• 每路注入：最高 500 l/h（可扩展至 1000 l/h）
• 结构：AISI 304 不锈钢
• 尺寸：505 × 800 × 1345 mm
• 重量：62.4 / 63.7 / 65.0 kg（净重 / 毛重）
• 液压连接：入口 DN40，出口 DN40，注入管路 DN25
• 吸入系统：PVC 圆柱块配 DN25 文丘里
• 混合系统：PVC 混合室 DN 140 mm
• 数字输出：16（可扩展至 120）
• pH 与 EC 控制：CE + pH 读取并可控制最多 7 种肥料 + pH
• 肥料泵：50 Hz · 1.85 kW；最大压力 4.0 bar
• 压力变送器：4/20 mA – 0/10 bar
