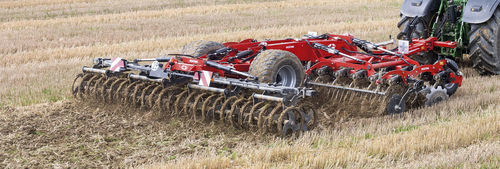

悬挂式圆盘耙 Occitan series

半悬挂式2分区式液压调节

概述
Occitan 是一款浅层残茬独立圆盘耙，针对高产能残茬耕作与秸秆处理而设计。它可处理大量作物残渣以降低作业成本，并能与播种机结合使用以提升农艺效果，深度控制操作简便。

要点

• 非停顿弹簧保护系统，且每臂配备2片圆盘，实现连续作业。
• 大直径自锐圆盘（Ø 620 mm），对残渣切割能力强。
• 整机下部和盘组间具有大净空，避免被大量残渣堵塞。
• 高强度结构，适合重载作业。
• 多种压辊选择（8种），可实现不同表面整理与压实效果。
• 压辊连续液压调节（半悬挂型号为标准，牵引型号为可选）。
• 可从拖拉机驾驶室通过压辊调节工作深度，操作便捷。
• 侧向圆盘偏流板用于引导土流（左侧偏流板为标准，右侧为可选）。
• 后置耙用于在盘组前后引导并找平土流。
• 免维护轴承，强化密封与润滑；Occitan 系列轴承提供3年保修。

型号与主要尺寸
Occitan 50
拖拉机：85 → 210 hp
工作宽度：2.50 → 4.00 m
运输宽度：2.50 → 4.00 m
描述：刚性安装浅层残茬圆盘耙，20–32 片独立圆盘

Occitan 60
拖拉机：125 → 310 hp
工作宽度：4.20 → 5.20 m
运输宽度：3.00 m
描述：牵引式浅层残茬圆盘耙，24 片独立圆盘

Occitan T60
拖拉机：125 → 310 hp
工作宽度：4.20 → 6.20 m
运输宽度：3.00 m
描述：半悬挂浅层残茬圆盘耙，36–52 片独立圆盘

Occitan T70
拖拉机：300 → 450 hp
工作宽度：7.20 → 8.20 m
运输宽度：3.00 m
描述：半悬挂浅层残茬圆盘耙，60–68 片独立圆盘

农艺效益

• 残渣分解：将作物残渣与有机物均匀混入表层，有助于土壤有机质的维持与改善。
• 自生苗管理：浅层作业（≤5 cm）可抬升种子促使萌发；最终一遍可使地表种子库约减少40%，具体取决于压辊类型与土壤含水量。
• 病虫害防治：机械作用和表面脱水可破坏地表害虫成虫与卵，对蛞蝓及表层昆虫有效。
• 土壤增温：改善通气并将下层水分带出，促进土壤增温并加速萌发。
• 种子‑土接触：提升种子与土壤、水分的接触，改善出苗条件并利于根系垂直发育。
• 侵蚀控制：圆盘与压辊组合可重构表层、破碎地面板结、提高入渗并形成覆盖层与微沟，减少侵蚀与蒸发。

作业部件详述

• 两种圆盘：大齿圆盘（Ø 620 mm、厚度 6 mm、弧形、自锐）与切碎圆盘用于切割混合残渣；大齿盘在高残渣条件下性能优越。
• 每臂2片圆盘，间距 230 mm；列内交错布置以增加净空与可视性。
• 非停顿弹簧安全系统：自 350 kg 起触发，10 cm 处最大阻力 420 kg，随后阻力下降直至 18 cm；允许继续穿透并限制机架应力。
• 为避免堵塞而设计的较大下部与群间净空：按型号不同群间距（Occitan 50/60：950 mm；T60：1100 mm；T70：1350 mm）。下部净空：725 mm。
• 可装配多达3个后置耙，以调节盘组间和压辊前的土流，获得平整的作业表面。
• 压辊液压调节为半悬挂型号的标准配置，牵引型号为可选；压辊深度控制可在拖拉机驾驶室内操作。

技术规格

• 圆盘直径：Ø 620 mm；圆盘厚度：6 mm（弧形、自锐）。
• 布局：每臂 2 片圆盘，间距 230 mm。
• 圆盘数量：Occitan 50（20–32）、Occitan 60（24）、Occitan T60（36–52）、Occitan T70（60–68）。
• 工作深度：最高 18 cm（适用于浅层残茬作业）。
• 非停顿弹簧安全：350 kg 起触发；10 cm 处最大阻力 420 kg；阻力至 18 cm 逐渐降低。
• 净空：下部 725 mm；群间距 — 50/60：950 mm；T60：1100 mm；T70：1350 mm。
• 建议牵引机功率：Occitan 50（85–210 hp）；Occitan 60（125–310 hp）；Occitan T60（125–310 hp）；Occitan T70（300–450 hp）。
• 压辊选项（8 种）：Square bar、Double square bar、Impak V、Impak U、Emopak P、Emopak V、Double Impak V、Double Impak U，用于不同的压实与表面整理需求。
• 轴承：强化密封与润滑；免维护；Occitan 系列轴承提供 3 年保修。
• 半悬挂型号可选稳定轮（13.0/55x16 Ø 770 mm），可机械或液压调节。
• 液压牵引补偿并带减震器以便田间回转操作；前部深度通过 5 mm 楔块进行精确调整。
