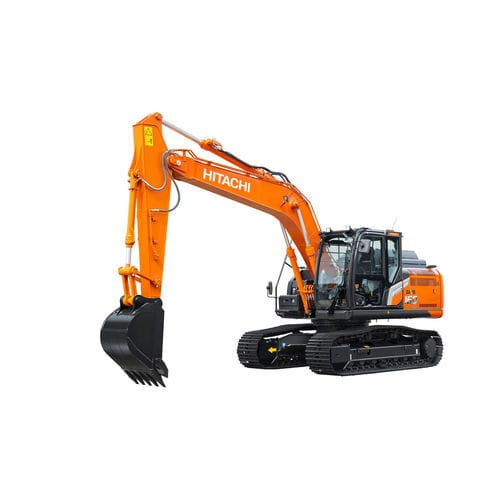

履带挖掘机 ZX160-7

液压

概述
ZX160-7 中型挖掘机配备现代化驾驶室，提升操作员的舒适性与安全性。在日本设计并经过严格测试，本机兼顾耐久性、燃油效率和多用途性，适用于多种土方作业。

主要参数
发动机额定功率：101.3 kW（ISO 14396）
工作重量：17,700 – 19,000 kg
后挖铲斗（ISO heaped）：0.52 – 0.82 m³
适用地区：欧洲

优势

• 与前代机型相比，燃油消耗最多降低6%，降低运行成本。
• HIOS IV 液压系统提升效率，保证稳定的作业周期。
• 单臂或两段式臂梁可选，适应不同工况需求。
• 驾驶室舒适性提升：一体式控制台、座椅悬挂、降噪与减振设计，提高工作效率。

附件

• 耐用的液压破碎锤、铲斗及地面接触工具（GET），与 ZX160-7 兼容以提高工作时间。
• 多种 Hitachi 铲斗可选，支持快速连接装置以便快速更换工具。
• 获准的破碎锤和消耗件便于维护且使用寿命长。
• 部件精确配合，确保安装与更换快速且安全。

发动机与液压系统
发动机型号：Yanmar 4TN107
发动机类型：水冷四冲程，常压轨直喷
增压方式：涡轮增压、中冷、冷却 EGR
后处理：DOC + CSF + SCR
气缸数：4
额定功率（ISO 14396）：101.3 kW / 1,900 min-1
最大扭矩：602 Nm / 1,500 min-1
主泵：2 台可变排量轴向柱塞泵（最大油量 2 x 190 L/min）
先导泵：1 台齿轮泵（最大 31.9 L/min）

铲斗与臂部挖掘力
铲斗挖掘力（ISO 6015）：112 kN
臂部挤压力（ISO 6015）：91 kN

工作重量与接地压力
履带板类型：三肋板（Triple grouser）
履带板宽度：500 – 800 mm
臂长：2.58 m
单体臂重量：17,700 – 19,800 kg（接地压力 33 – 43 kPa）
两段式臂重量：18,200 – 19,000 kg（接地压力 34 – 53 kPa）

工作范围
臂长：2.58 m
最大挖掘半径：8,870 mm
最大挖掘深度：5,980 mm
最大卸载高度：6,170 mm

尺寸
履带长度：3,920 mm
履带宽度：2,500 mm
上部回转体总宽：2,480 mm
驾驶室总高：2,500 mm
总宽：2,520 mm

规格（摘要）
发动机额定功率：101.3 kW（ISO 14396）
工作重量：17,700 – 19,000 kg
后挖铲斗（ISO heaped）：0.52 – 0.82 m³
最大挖掘深度：5,980 mm

技术参数

• 发动机型号：Yanmar 4TN107
• 发动机类型：水冷四冲程，常压轨直喷
• 增压方式：涡轮增压、中冷、冷却 EGR
• 后处理：DOC + CSF + SCR
• 气缸数：4
• 额定功率（ISO 14396）：101.3 kW / 1,900 min-1
• 最大扭矩：602 Nm / 1,500 min-1
• 主泵：2 台可变排量轴向柱塞泵（2 x 190 L/min）
• 先导泵：1 台齿轮泵（31.9 L/min）
• 铲斗挖掘力（ISO 6015）：112 kN
• 臂部挤压力（ISO 6015）：91 kN
• 履带板类型：三肋板（Triple grouser）
• 履带板宽度：500 – 800 mm
• 臂长：2.58 m
• 单体臂重量：17,700 – 19,800 kg
• 单体臂接地压：33 – 43 kPa
• 两段式臂重量：18,200 – 19,000 kg
• 两段式臂接地压：34 – 53 kPa
• 最大挖掘半径：8,870 mm
• 最大挖掘深度：5,980 mm
• 最大卸载高度：6,170 mm
• 履带长度：3,920 mm
• 履带宽度：2,500 mm
• 上部回转体总宽：2,480 mm
• 驾驶室总高：2,500 mm
• 总宽：2,520 mm
• 后挖铲斗（ISO heaped）：0.52 – 0.82 m³
