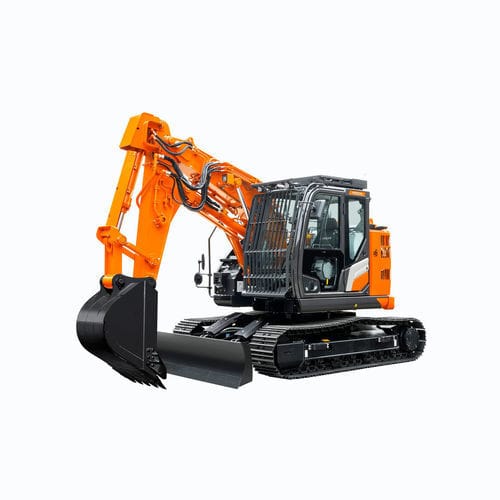

液压挖掘机 ZX135US-7 SRF

紧凑型

概述
该短回转半径紧凑型挖掘机专为隧道作业及其它受限空间作业设计，具备短臂/短杆和较小后摆。适用于长时间地下作业，可配装通常用于20吨级机型的重载工作装置。可通过起重机下放至地下工位，并可与带有抓斗的伸缩臂挖掘机配合工作。

主要特性

• 发动机额定功率：74 kW（ISO14396）
• 工作重量：16 200 – 17 800 kg
• 最大挖掘延伸：6 390 mm
• 为受限空间和隧道应用设计的短臂和短杆
• 兼容用于20吨级机型的附件（如破碎锤、破碎机）
• 可由起重机下放至地下工位
• 可与抓斗伸缩臂挖掘机协同作业
• 供应地区：欧洲

发动机与液压系统
发动机型号：TOYOTA INDUSTRIES CORPORATION 1KDE
发动机排放：EU Stage V
发动机类型：4冲程水冷、共轨直喷
增压方式：可变几何涡轮增压，带中冷，带冷却EGR
后处理：DOC+CSF系统
气缸数：4
排量：2.982 L
先导泵：1个齿轮泵（最大流量33.6 L/min）

液压系统
主泵：2台变量排量轴向柱塞泵

斗杆挖掘力
斗挖掘力（ISO）：162 kN
动臂挖掘力（ISO）：75 kN

重量与接地压力
履带板类型：三片式
履带板宽度选项：500 / 600 / 700 mm
工作重量：16 200 – 17 800 kg

工作范围
动臂长度：2.05 m
最大挖掘延伸：6 390 mm
最大挖掘深度：2 640 mm
最大卸载高度：5 260 mm

尺寸
下部结构长度：3 580 mm
上部结构总宽：2 480 mm
驾驶室总高：2 940 mm

主要参数
发动机额定功率（kW）：74 kW（ISO14396）
工作重量（kg）：16 200 – 17 800 kg

技术规格

• 型号：ZX135US-7 SRF
• 发动机型号：TOYOTA INDUSTRIES CORPORATION 1KDE
• 发动机额定功率：74 kW（ISO14396）
• 发动机排放：EU Stage V
• 发动机类型：4冲程水冷、共轨直喷
• 增压方式：可变几何涡轮增压，带中冷，带冷却EGR
• 后处理：DOC+CSF系统
• 气缸数：4
• 排量：2.982 L
• 先导泵：1个齿轮泵（最大流量33.6 L/min）
• 主泵：2台变量排量轴向柱塞泵
• 斗挖掘力（ISO）：162 kN
• 动臂挖掘力（ISO）：75 kN
• 履带板类型：三片式
• 履带板宽度选项：500 / 600 / 700 mm
• 工作重量：16 200 – 17 800 kg
• 动臂长度：2.05 m
• 最大挖掘延伸：6 390 mm
• 最大挖掘深度：2 640 mm
• 最大卸载高度：5 260 mm
• 下部结构长度：3 580 mm
• 上部结构总宽：2 480 mm
• 驾驶室总高：2 940 mm
• 为受限空间作业设计的短臂/短杆，适用于隧道工程
• 兼容20吨级机型的附件（破碎机、破碎锤等）
