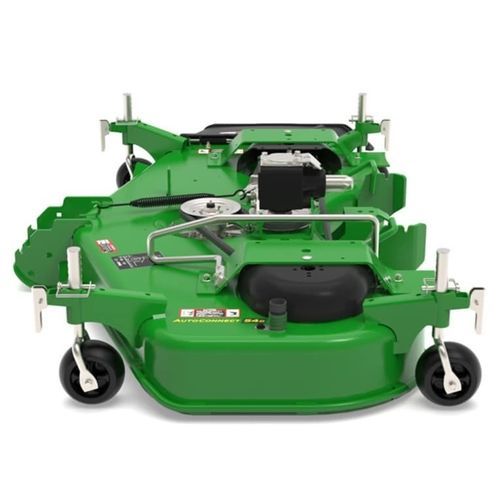

中间装配割草机 54D

旋转PTO驱动拖拉机

概述
54D 是一款中置（mid‑mount）割草甲板，配备 AutoConnect™ 驱车式安装和轴驱中置 PTO 连接。为紧凑型拖拉机的农业应用设计，允许在割草时保持后部三点悬挂附件（挖掘机、装载机）仍然安装。割高（HOC）可通过拖拉机上的旋钮调整，便于快速切换。

主要特点

• AutoConnect™ 驱车式安装，快速且无需工具即可装配。
• 兼容后部三点悬挂附件，使后部装置在割草时可保持安装状态。
• 轴驱中置 PTO（无皮带），便于连接且动力传输可靠。
• 割高可从拖拉机处通过 HOC 旋钮调整（1 至 4 in / 2.54 至 10.16 cm）。
• 重型双面锁扣，确保稳固固定。
• 便于维护的设计：可拆卸驱车坡道、可注油刀片主轴及割台传动轴。

安装与拆卸

• 一般说明：安装/拆卸需四轮驱动并使用低速挡。请在坚实平整的地面上进行操作。安装或拆卸前请将 HOC 设为安装位置。
• 安装（摘要）：
  • 将 HOC 置于安装位置。
  • 抬起测量轮手柄以释放锁止机构。
  • 使用摇轴控制降低割台提升臂，利用导向杆缓慢向前开上割台对齐。
  • 继续前进直至后部锁扣卡入到位。
• 采用 AutoConnect PTO：抬起割台，将 HOC 从安装位置调整到所需割草高度；用快拆销锁定测量轮。
• 手动 PTO 连接：关闭拖拉机，手动在拖拉机下连接 PTO 轴，然后抬起割台并将 HOC 设为所需割草高度并锁定测量轮。
• 拆卸（摘要）：
  • 停放在平坦地面，松开测量轮销并将 HOC 设为安装位置，将割台放低至地面。
  • AutoConnect PTO：将锁杆向前翻起并按导向杆程序倒车离开割台。
  • 手动 PTO：关闭拖拉机并断开 PTO 轴；将 PTO 轴放入运输支架；将锁杆向前翻起并按导向杆程序倒车离开割台。

中置割台提升系统
割台前部提升连杆为弹簧加载，可自动连接到拖拉机前挂架。PTO 传动轴在母端与变速箱联轴器啮合时自动调整；公端联轴器设有锥形导向，确保啮合。标准与可选提升系统包括：

• 标准机械割台提升 — 随后部附件移动，由摇轴操纵杆控制。
• 可选液压割台提升 — 利用双 SCV（装载机操纵杆）实现割台独立升降。
• 可选独立液压割台提升 — 使用第三功能 SCV 实现割台独立控制（需在拖拉机上安装第三 SCV）。

兼容性

• 兼容拖拉机型号：1023E、1025R、1026R。
• 1 系列和 2025R 拖拉机标配双中置 SCV；中置割台液压提升可使用双 SCV 或可选的第三 SCV 进行提升控制。

技术规格

• 型号：54D
• 切割宽度：137 cm / 54 in。
• 整体宽度：挡板抬起：152 cm / 60 in；挡板放下：174 cm / 68.5 in。
• 切割高度 (HOC)：2.54 至 10.16 cm（1 至 4 in）— 可由拖拉机 HOC 旋钮调整。
• 刀片数量：三片
• 刀片长度：48.5 cm / 19.1 in。
• 刀片厚度：0.63 cm / 0.25 in。
• 刀片端速（2,600 rpm 时）：5,106 m/min（16,751 fpm）
• 甲板厚度：10 gauge / 3.416 mm / 0.1345 in。
• 近似重量：89 kg / 197 lb
• 导向轮尺寸（前）：12.7 cm / 5 in。
• 导向轮尺寸（后）：12.7 cm / 5 in。
• 驱动：拖拉机中置 PTO 轴（轴驱动，无皮带）；后置 PTO 保持空闲以便安装后部装置。
• 维护/耐用性特点：可拆卸驱车坡道、可注油刀轴与传动轴、加固前沿与加固甲板侧面、塑料排料护罩。
