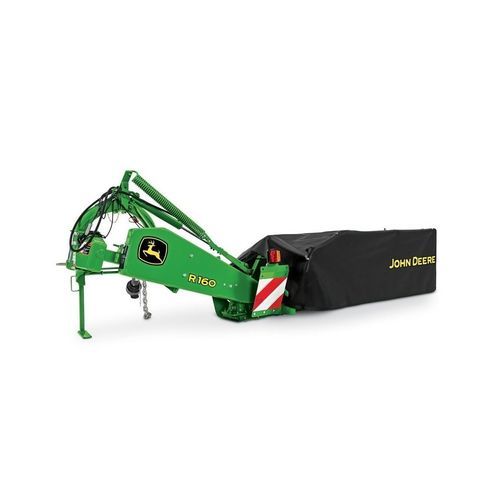

片式割草机 R160

后部悬挂8刀片式4片式

概述
R160 盘式割草机为后置安装，适用于带三点悬挂的拖拉机。产品要点包括易于连接的三点悬挂、更高的底盘及悬挂间隙，以及便于维修的可拆卸盘轴套（disc quill）。

主要特点

• 便于安装的1级和2级三点悬挂（不兼容快速联接）
• 高离地间隙的车架和悬挂
• 可从切割杆顶部拆卸的盘轴套，便于维护

安装与悬挂
R160 可安装于配备1级或2级三点悬挂的拖拉机，并使用停放支架支撑三点悬挂臂以便连接。下部挂销可向左或向右调节，以配合轮距较宽的拖拉机的割草机偏置；偏置范围172 mm（7 in.）。

切割杆与传动
重载回转盘式切割杆由多楔带（multi-V）传动系统驱动，将动力从变速箱传递到每个旋转盘。传递至盘的动力通过在油中工作的全封闭齿轮传输，以实现安静、平稳、可靠的运行。所有型号均配有弹簧张紧的皮带张紧器，可自动补偿皮带初期伸长，延长皮带寿命。

刀盘与刀片
高速回转盘在2,986 rpm 下工作，可在恶劣条件下切割。低剖面切割杆允许近地切割并保持切割杆平整；通过调整切割杆倾角控制切割高度。每个盘配有两个可自由摆动的刀片，易于拆卸和更换，每个刀片有两个切削刃以延长可用寿命。

盘轴套与冲击保护
切割杆通过盘传动轴断裂保护件和可拆卸盘轴套防止严重冲击。传动轴断裂保护件降低了切割杆内部损坏的可能性并提高了可靠性。盘轴套可从切割杆顶部拆卸以便维护。若撞到坚硬物体，每个盘可偏离以减少可能的损坏。

提升与悬挂
R160 使用液压缸将切割杆从作业位置提升到运输位置，切割杆在运输位置会自动锁定。一根重弹簧在切割杆全长上建立均匀的浮动，以便在不同地形和田间条件下保持一致的浮动性能。R160 的切割弧为+35度至-22度，提供宽范围的切割角度。

附加说明
R160 与 R 系列的其他型号（如 R200 等）共享设计理念，但在某些弧度和尺寸上存在差异。

参数 / 技术规格

• 型号: R160
• 盘数: 4
• 刀片数: 8
• 切割宽度: 1.6 m (5.25 ft)
• 重量: 420 kg (925 lb)
• 盘速: 2,986 rpm
• 切割弧: +35 到 -22 度
• 提升系统: 液压
• 最小动力输出轴功率: 22 kW (30 hp)
• 动力输出轴转速: 540 rpm
• 产品基础代码: 2220E
• 产品 SKU: r160_e
