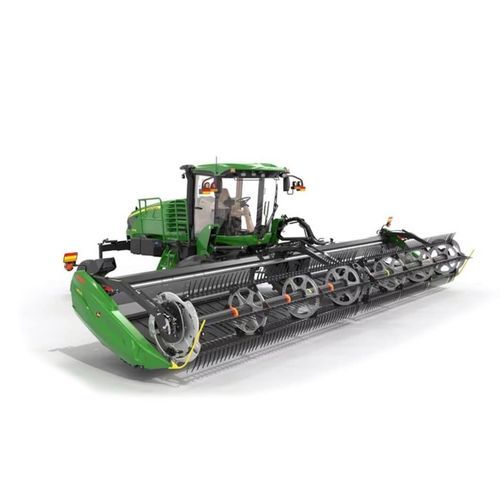

自走式割晒机 W170

概述

• 四点式驾驶室悬挂，在崎岖地块中提升操作员舒适性。
• 前置抬高的驾驶室与大面积前窗，改善割台和来茬作物的可视范围。
• 可选倒转器（reverser）可清除D1500 Draper平台上的堵塞。
• 快速拆装平台系统便于快速转换与运输。

驾驶室悬挂
W170配备四点独立悬挂，采用四个螺旋弹簧减震器并配备前后及侧向稳定杆，以减小驾驶室侧倾。减震器布置于驾驶室四角，使整个驾驶室能够相对于静止位置垂直移动，从而在田间作业中改善乘坐感受。

可视性与外部照明
前置且抬高的驾驶室位置与宽前窗相结合，为宽平台提供清晰的视野。多种外部照明选项支持日夜高效作业。

• 前部4盏LED及2盏HID用于照明切割区域。
• 机体后部装有2盏后部工作灯。
• 驾驶室后部装有4盏可调侧向/后向工作灯；左侧灯带有延时下车功能。
• 在道路运输范围内，闪烁危险灯（及若装备则的信号灯）会自动激活；可选HID照明包和警示信号灯。

可选倒转器
可从操作者站轻松激活的可选倒转器可用于清除平台堵塞。在D1500 Draper平台上，倒转器会缓慢反转刀片驱动及可选的干草调制器（如装备），以清除堵塞，推荐在D1500平台上使用干草调制器时配备倒转器。

快速拆装平台及平台管理
快速拆装兼容性使平台安装与拆卸简便，便于在干草与谷物收割间快速切换，并实现窄幅运输。软管管理系统将两路液压和一路电连接集中于一点。液压和电连接与D400系列draper头和100A系列螺旋输送头兼容。

• 可选自对准液压中央连杆套件便于安装/拆卸；中央连杆可由驾驶室控制移动。
• 下部提升臂销孔设计可快速在draper与螺旋头之间切换，并实现宽幅与窄幅运输切换。
• 可调弹簧和标准的精细浮动调整允许行驶中改变平台浮动并保存三组记忆位置；在使用甲板偏移功能时有助于重新平衡。

窄幅draper运输与配重
可使用配重箱和D1500集成运输系统运输更宽的draper平台。配重箱将重量转移到驱动轮以提升运输时的牵引力与控制，并为牵引D1500平台提供拖钩。配重箱的照明七针连接需电线束和拖钩销套件。

精准引导与AutoTrac
W170自走式风行机兼容AutoTrac Universal 300 (ATU 300)，可提升路径获取能力、在线精度和整体性能并降低运行成本。ATU 300套件可在订购整机时工厂装配以实现AutoTrac就绪。W170兼容StarFire接收机（包括StarFire 7500变体），并可与角柱安装的G5 Universal显示器配对，实现与精准农业系统的监控与集成。

AutoTrac Universal 300套件包含

• 转向套件
• 转向旋钮部件
• 操作手册

G5 Universal显示器
可选角柱安装的G5 Universal显示器可用；适配支架和线束部件包含在ATU 300套件中，驾驶室内提供安装支撑。

功能要点汇总

• 四点独立驾驶室悬挂，配备螺旋弹簧减震器和稳定杆。
• 前置抬高驾驶室与宽前窗，提供更佳可视性。
• 多种LED与HID照明选项，含可调侧向/后向工作灯及后部工作灯。
• 可选倒转器用于清除堵塞；在D1500平台配备干草调制器时推荐使用。
• 快速拆装平台系统，集中液压/电连接；兼容D400系列和100A系列。
• 可选液压自对准中央连杆与销孔下部提升臂实现快速平台更换。
• 标配精细浮动调整，可行驶中调节并保存三组记忆位置。
• 通过配重箱和D1500集成运输系统实现窄幅draper运输。
• 精准农业兼容性：AutoTrac Universal 300、StarFire接收机和G5 Universal显示器。

技术规格

• 产品名称：W170 Windrower
• 产品SKU：w170e
• 产品基础代码：4052E
• 类别：Windrower
• 驾驶室悬挂：四点独立悬挂，配备四个螺旋弹簧减震器及前后与侧向稳定杆
• 照明：前部（4 LED + 2 HID 可选）、2 个后部工作灯、4 个可调侧向/后部工作灯；可选 HID 与警示灯包
• 可选倒转器：反转刀片驱动及可选干草调制器（在D1500平台上）以清除堵塞
• 平台兼容性：快速拆装兼容 D1500 Draper Platforms、D400 Series draper heads 与 100A Series auger heads
• 平台功能：集中软管管理（两路液压、一路电）、可选液压自对准中央连杆、销孔下部提升臂、弹簧调节、带三位置记忆的精细浮动调整
• 运输：用于窄幅运输的配重箱及 D1500 集成运输系统；照明连接需 7 针接头的线束和拖钩销套件
• 精准农业兼容性：AutoTrac Universal 300（可订购）、兼容 StarFire 7500 及更新款 StarFire 接收机，支持 G5 Universal 角柱显示器
