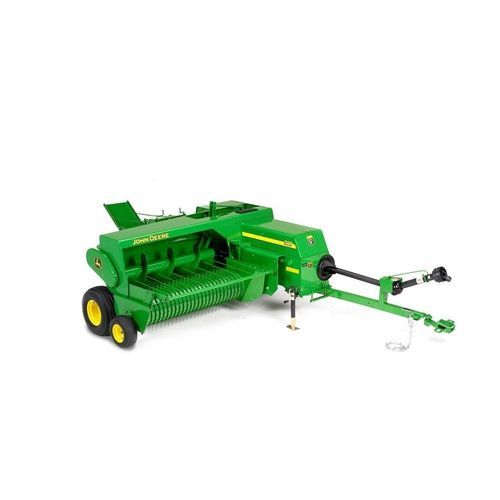

小型秸秆压缩机 328

方捆

产品概述

• 全宽喂入拾取器
• 可调节草料压缩器
• 深叶片螺旋输送喂入
• 精确结绳器（打结器）

全宽拾取器
拾取器的齿和窄法兰式去叶器延伸到两侧的喇叭处，以提供针对宽排草的全宽可用拾取宽度。密集布置的拾取齿能收集宽大且沉重的风行中的全部作物，窄通道去叶器则有助于保留叶片和短碎物，从而提高捆的质量。拾取器在喇叭处宽度为188 cm（74 in.），并向捆箱右侧偏移25.4 cm（10 in.）。皮带传动减少故障并消除了滑动离合器的需要。

拾取器 - 齿数

• 328：104 齿
• 338：156 齿
• 348：156 齿

可调草料压缩器
可调压缩器安装并随拾取器浮动，在所有工作高度保持与拾取齿相同的相对位置。压缩器控制进入螺旋的作物以实现连续、稳定的输送，并可调节为九个位置，以适应重型或松散的风行。通过两个弹簧销可轻松拆卸以便进入螺旋或喂料口进行维护。

深叶片螺旋输送喂入
深叶片螺旋将作物从拾取器持续输送到预压缩室，有助于提高整体产能、改善草料质量并将作物与拾取齿的接触降至最低以减少叶片损失。自由浮动的螺旋可升降以匹配和控制进入的作物。作物在锥形螺旋壳体内翻转，供料叉在进入捆箱时折叠每一批料以形成均匀捆。螺旋系统活动部件少，磨损与故障率低。

精确结绳器
结绳器由轴和齿轮驱动，确保可靠且精确的运行。结绳器与针的定时易于调整。推丝指在绑扎循环中将捆线保持在钩子上方以减少线损。捆线刀为可拆卸式钢制刀片，便于研磨或更换。其它配置包括捆线盘易调定时、可调擦臂边缘以精确调整钩、球节式拉杆以利于精确调节、捆线夹上的卷簧式张力弹簧、大直径针升轴以及分体式结绳器框架便于拆卸。

液压捆扎张力（可选）
液压捆扎张力可方便地调整捆的密度以满足作物差异和期望的捆重。液压缸代替弹簧进行密度控制，对每捆施加恒定且均匀的压力，操作简便（单旋钮控制张力）。增加张力会提高捆重。

均匀捆
作物在捆箱内均匀分布，能产生便于搬运且易于堆放的捆。供料叉可调至五个位置以匹配不同草况。叉带弹簧保护并独立于结绳器定时。

静音且可靠的运行
冲头在高载荷区域由三个精密滚子轴承支撑运行，以提供低噪音和最小磨损。压缩在曲柄杆下行时进行，有助于消除冲头拍击。曲柄杆向右（刀侧）偏置，载荷较重处可减少磨损。曲柄杆润滑油嘴便于对腕销润滑。安全止动装置可将冲头停在曲轴处，避免冲头面可能的损坏。

技术参数

• 制造商: John Deere
• 型号: 328
• 类别: 小型方捆打捆机
• 最小 PTO: 26 kW / 35 PTO hp
• PTO 转速: 540 rpm
• 拾取器宽度: 187.9 cm / 74 in.
• 拾取齿杆 / 齿数: 4 根杆, 104 齿
• 拾取器直径: 49.5 cm / 19.5 in.
• 螺旋直径: 41 cm / 16 in.
• 螺旋长度: 154.9 cm / 61 in.
• 捆尺寸（高 x 宽）: 36 x 46 cm / 14 x 18 in.
• 捆长度: 30.7 到 127 cm / 12 到 50 in.
• 冲头速度: 80 次/分钟
• 捆密度调节: 可选（机械曲柄为标准；可选液压）
• 结绳器数量: 2
• 捆线容量: 4
• 捆线类型: 塑料或剑麻
• 中央润滑系统: 可选
• 传动轴: 等角 3 节接头 类别 4
• 驱动: 拾取器 - 皮带; 冲头 - 齿轮与轴; 结绳器 - 齿轮与轴; 供料叉 - 齿轮与轴
• 传动保护: 拾取器 - 皮带打滑; 针 - 离断销 / 冲头停止; 结绳器 - 离断销
• 打捆机长度（带长舌杆）: 576.5 cm / 227 in.
• 宽度: 274.3 cm / 108 in.
• 带叉罩高度: 170.2 cm / 67 in.
• 重量（空机）: 1208 kg / 2685 lb
• 右侧标准轮胎尺寸: 26x12.0-12, 4 层
• 左侧标准轮胎尺寸: 11L-14, 6 层
• 测量轮: 可选 1 个
• 拾取器测量轮轮胎尺寸: 16.5x6.50-8
• 捆推出器: 可选
• 捆槽选项: 短槽可选; 长槽可选（标准槽）；侧向投放槽可选；拖车挂钩可选
