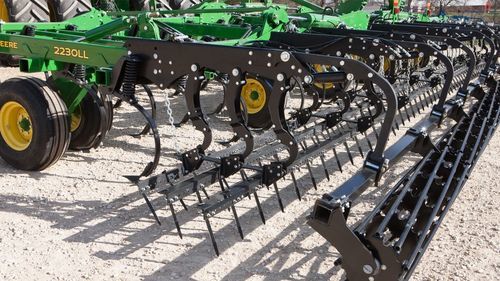

牵引式中耕机 2230LL

液压调节带耙弹齿

概览

工作宽度从 23 英尺 6 英寸到 60 英尺 6 英寸（7.2 米到 18.4 米）

三节和五节配置

格子型框架设计

自主耕作

安装照明灯

安装接收器桅杆

安装接收器线束

。 自主可得性（摘要）工作宽度范围广，可满足耕地面积和马力要求三节配置（工作宽度和生产率）五节配置（工作宽度和生产率）Level-lift™ 架刀柄间距、苗床准备和杂草管理行距选项ProFinish™整平系统（后耙选项）机翼稳定轮轮胎尺寸（摘要）后铰链和后附件

矩形管结构

伸缩式铰链

可维修的牵引杆

453 千克（1000 磅）舌重额定值（标准示例）

五节机器的总车重额定值为 13,000 磅；三节机器的额定总重量为 10,000 磅（额定值示例）

运输灯线束

液压软管和耦合器（提供两个回路）

拖拉机和机具之间的更高负载安全链

。 提供重型后铰链支撑（建议在后附件超过标准铰链额定值时使用）；与五节 2230FH 和 2230LL 兼容。 低运输配置其他功能特征/技术参数

型号（商业名称）：2230LL

工作宽度（3 节选项）： 7.16 米（23.5 英尺）；7.77 米（25.5 英尺）；8.38 米（27.5 英尺）；8.99 米（29.5 英尺）；9.6 米（31.5 英尺）；10.2 米（33.5 英尺）；10.85 米（35.5 英尺）；低运输 11.73 米（38.5 英尺）；低运输 13.25 米（43.5 英尺）

工作宽度（5 节选项）： 12.95 米（42.5 英尺）；14.17 米（46.5 英尺）；15.4 米（50.5 英尺）；16.0 米（52.5 英尺）；17.22 米（56.5 英尺）；18.44 米（60.5 英尺）

工作深度：最深 12.7 厘米（5 英寸）

工作速度：10 至 16 公里/小时（6 至 10 英里/小时）

所需马力：6 至 29.4 千瓦/米

所需马力：6 至 29.4 千瓦/米

所需马力：6 至 29.4 千瓦/米

所需马力：6 至 29.4 千瓦/米 19.6 至 29.4 千瓦/米（8 至 12 马力/英尺）

标准间距：中间分开 152 毫米（6 英寸）（可选 229 毫米/9 英寸和 S 形齿 114 毫米/4.5 英寸）

标准折叠类型：过中心折叠

深度控制：底座上的单点深度控制；可选择增加 TruSet™ 驾驶室内深度/压力控制

液压要求（标准）：2 个 SCV（提升和折叠），压力为 17,237 千帕（2,500 磅/平方英寸）；建议为可选的滚动筐下压增加 SCV

电气要求（标准）：用于警示灯的 9 针连接器；如果增加 TruSet，拖拉机必须配备 GreenStar™ 系统

铰接类型：水平提升：15.2x25.4 厘米（6x10 英寸）T 型铰接件，铸钢铰接连接件，可选后铰接件

车架管材：等级管 10.2x10.2 厘米（4x4 英寸）；5 级中框前后管：5.1x15.2 厘米（2x6 英寸），6 级中框前后管：5.1x20.3 厘米（2x8 英寸）；翼板前后管 5.1x15.2 厘米

底架间隙：61 厘米（24 英寸）

底架间隙：61 厘米（24 英寸）

底架间隙：61 厘米（24 英寸）

底架间隙：61 厘米（24 英寸

梯级数：根据选项和中心架尺寸，配置 5 梯级或 6 梯级管架

标准地面啮合组件：各种清扫器、铲子和点

中心架深度控制车轮和轮胎：带中心架轮胎的 Walk-Over 串联车轮；中心架轮胎选项示例：IF280/70 R15 或 IF320/70 R15，取决于配置

翼架车轮和轮胎：翻转式串联车轮；根据配置不同，有 11L-15 或 12.5L-15 可供选择

稳定器车轮：机械稳定轮为标准配置或可选配置；某些型号可提供主动液压脚轮

。
