链条输送机 CFG series

谷物挠性立式

概述
CFG链式提升机与Angleveyor为模块化链式输送系统，适用于谷物的高效水平与垂直搬运。可提供20或40 t/h的输送能力，采用镀锌结构以适应室外安装，设计灵活，可组合水平、倾斜和垂直段以满足场地布局与农业作业需求。

主要优势

• 模块化灵活性：可配置模块允许多种布局，适用于水平与垂直输送路径。
• 单电机驱动：一台电机可驱动水平与垂直段，简化安装并降低能耗。
• 户外耐久性：镀锌钢结构抵抗风雨与腐蚀，适合室外使用。
• 驱动选项：根据维护偏好，可选齿轮电机或皮带传动。
• 螺旋槽选型：坑内采用开放式槽，点对点水平运输采用封闭式槽。
• 低进料高度：适用于狭窄或浅坑处的简便进料。
• 标准接口：使用标准连接管件，便于与现有设备集成。

可用解决方案
CFG系统可根据不同布局和处理需求定制。常见选项包括：

• 槽型进料口：进料平稳，便于管道连接。
• 侧面螺旋连接：螺旋直接连接提升机底座，实现紧凑传送。
• 带电机的侧面螺旋：在底座处配置电机，便于延长螺旋长度。
• 雨水防护：电机可选防雨罩，提升室外运行可靠性。
• 螺旋端电机：电机置于螺旋端，便于开/关流量控制及侧向选择。
• 封闭式提升机底座：在提升机延长部设进料口，以实现满载输送能力。
• 90°或45°角段：用于配置水平到垂直或倾斜的输送位置。

角度提升机（Angleveyor）

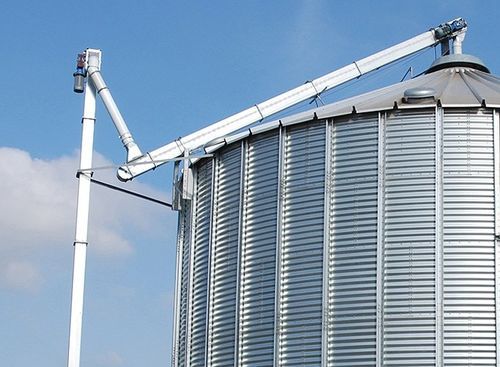

Angleveyor用于水平与垂直输送之间的转换，适合填充料仓或从坑底提升谷物。要点包括：

• 单电机连接：一台电机驱动水平与垂直段。
• 进料口选项：回程端或提升机延长侧可设侧进料口，位置灵活。
• 紧凑方案：可有效将谷物从坑底提升到地面以上，用于料仓填充或地面供料。
• 驱动选项：可选齿轮或皮带驱动以满足维护需求。

特性 / 技术规格

• 输送能力：20 或 40 吨/小时（t/h）
• 结构：镀锌钢，具备户外耐久性和耐腐蚀性
• 设计：模块化；可配置为水平、垂直或倾斜输送
• 驱动：齿轮电机或皮带传动选项
• 螺旋槽类型：开放式槽（用于坑内）和封闭式槽（用于水平点对点运输）
• 进料高度：低进料高度，便于狭小空间进料
• 连接：标准连接管件，便于与其他设备集成
• 角度段：提供90°和45°角段
• 典型应用：谷物储存设施、谷仓坑、加工厂、料仓填充与地面储料供给
