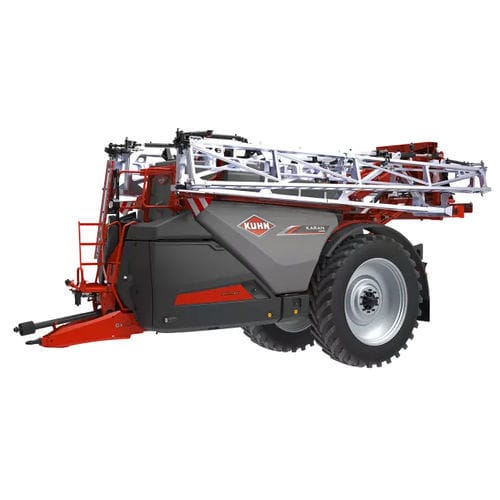

牵引式喷雾机 KARAN

液压折叠臂式大型

概述
拖挂式喷雾机KARAN为中大型农场及农业承包商设计，兼顾性能、精度、操作舒适性与耐用性。提供4,500、5,200和6,000 L罐容及最大39 m的铝制喷杆。KARAN配备EAGLE地形跟随系统、高效的加注与混合解决方案（DILUSET、MANUSET、incorporator）、自动清洗功能及便于维护的结构（可拆卸顶盖与集液坑、易拆卸泵）。

性能

• EAGLE：高响应的喷杆跟随系统，在高速下仍能维持喷杆工作高度（作业速度可达25 km/h）。
• 铝制喷杆TR4和RHA3：宽度范围广（最高39 m），提高生产效率。
• 4,500 / 5,200 / 6,000 L罐，具高流量加注能力（PM280 / PM560泵，最高可达550 L/min），缩短加注时间。
• 搅拌与混合快速：液体混合器最大220 L/min（粉剂能力40 kg/min），可快速制备喷雾溶液。
• 连续循环系统与AUTOSPRAY（PWM）保持稳定压力与滴径，支持喷嘴逐个切断以提高精度并减少飘移。

使用舒适性

• MANUSET（MT01基础操作站）与DILUSET（MT30触控自动操作站）：实现加注、搅拌、清洗与稀释功能自动化。
• 驾驶室界面兼容ISOBUS（CCI 60 / 800 / 1200终端及CCI A3操纵杆），便于人体工程学操控及实现高级功能（分区切断、施药量调控）。
• 机动性：整机长度优化（例如KARAN 5200/6000环‑轴长5.00 m），TRACK MATIC转向桥（转向角可达28°）便于田间转弯操作。
• 标配机械悬挂；可选液气悬挂并具自动荷载补偿，提升公路与田间行驶舒适性。
• 增强照明（喷杆LED工作灯、LED倒车灯）支持弱光条件下作业。

防护（作物、土壤与操作员）

• AUTOSPRAY与连续循环系统（CCH、CCE、MULTISPRAY DUO、AUTOSPRAY）：喷嘴逐个切断、剂量调制与转弯补偿以限制过量施药与飘移。
• CTS（Closed Transfer System）预留：无接触移液桶转移，降低操作员与农化品接触风险。
• 完整防护罩保护元件与加注位，同时保持维护可及性。
• 适配轮胎（可选VF）与标配挡泥板以减少土壤压实并保护整机；根据条件可选宽胎。
• 罐内360°洗罐器、800 L清水箱及自动清洗循环（DILUSET），实现快速、彻底且安全的清洗。

主要配置与选件

• DILUSET：带MT30触控屏的自动化加注站（自动加注、搅拌、清洗、稀释）。
• MANUSET：简化操作站（MT01），3路阀（吸入、排出、比例搅拌）实现人体工学操作。
• 高效混合器（液体吸入220 L/min；粉剂40 kg/min）。
• PM280 / PM560柱塞隔膜泵（根据配置加注流量可达约550 L/min）。
• 可选TR4 / RHA3铝制喷杆，工作宽度最高39 m（RHA3）。
• 液压功能：展开/折叠、摆动锁、升降、倾角；PROFOLD 2 / PROFOLD 3模式。
• 循环系统：CCH（低压，按区管理）、CCE（高压，按喷嘴管理）、MULTISPRAY DUO、AUTOSPRAY（PWM）。
• ISOBUS兼容：CCI终端（CCI 60 / 800 / 1200）、CCI A3操纵杆、KUHN应用支持分区与变量施药。
• TRACK MATIC转向桥（最大28°），可选液气悬挂。
• 端喷嘴支架（选装）用于拓展工作宽度或边缘处实现双/三重重叠。
• 储物：密闭箱（标配2x22 L；型号可选2x65 L）、软管存放、侧边隔间。

参数 / 技术规格

• 喷杆宽度 (m)：24 / 27 / 28 / 30 / 32 / 33 / 36 / 38 / 39
• 喷杆跟随系统：EAGLE
• 喷杆臂数：2 (TR4) 或 3 (RHA3)
• 喷杆材质：铝
• 罐体容量 (L)：4,500 - 6,000
• 罐体材质：聚乙烯
• 实际罐容 (L)：4,725 - 6,300（视版本而定）
• 清水/冲洗罐容量 (L)：800
• 可选泵：柱塞隔膜泵 PM280 / PM560
• 泵流量 (L/min)：280 或 500（视泵型）
• 最大压力 (bar)：典型值 8（视配置）
• 区段数 (m)：8
• 环-轴长度 (m)：1.80 - 2.25（视型号）
• 外廓宽 (m)：例如 4.50 (KARAN 4500) – 5.00 (KARAN 6000)（指示值）
• 运输高度 (m)：约 2.55
• 参考空载重 (kg)：4,200 - 6,500（视版本与选配而定）
