集装箱输送机 SB10

带式滚筒伸缩

概述

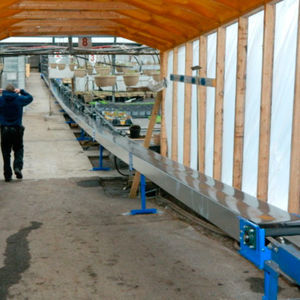

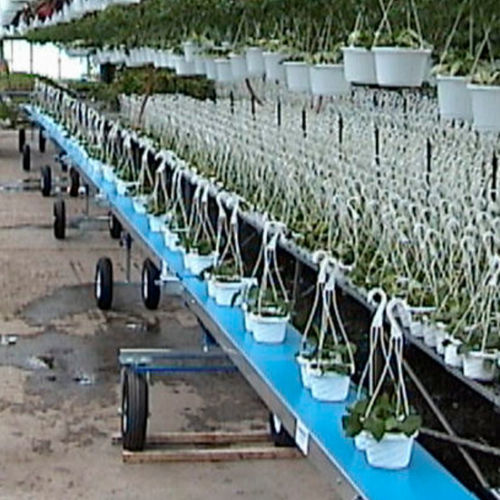

SB10 伸缩式便携输送机是一款用于装载与转运的模块化输送系统。设计用于两人快速安装，100'（30.48 m）的输送长度可在3分钟内部署完成。首段可承载最多7段叠放，所有段均带轮，便于室内/室外快速移动和简化搬运。

改进 / 新一代
新一代采用更高质量的滚筒、便于拆卸的铝合金接头系统、用于可靠传动的方轴及用于皮带张力的新刻度。结构优化降低摩擦和维护需求，并支持多种安装配置。

无动力段

• 长度：12.5'（3.81 m）/段
• 皮带宽度：12"（30 cm）
• 每段配有车轮与三脚架
• 最大倾角：40°
• 皮带下设V型导向以保持恒定对中
• 可调支腿：26"（66 cm）至36"（91 cm），配16"（41 cm）车轮
• 轴宽：宽轴27"；窄轴19"（交替）
• 重量（含三脚架与车轮）：110 lb（49 kg）
• 最大载荷：150 lb（68 kg）/段 — 约1200 lb / 100'（30.48 m）
• 备用载荷配置：75 lb（34 kg）/段 — 约900 lb / 150'（45.72 m）

电动段

• 长度：12.5'（3.81 m）
• 皮带宽度：12"（30 cm）
• 1 段电动段可驱动 7 段（100'）以搬运较重容器，或最多 11 段（150'）以搬运较轻负载
• 前进/倒退 可变速度控制
• 坚固机架可支撑附加段及动力单元
• 可调支腿：26"（66 cm）至36"（91 cm），配16"（41 cm）万向轮
• 电动段总宽：38"
• 皮带速度（电动）：0 至 82 ft/min（约 0–25 m/min）
• 重量（含支腿、车轮、机架和动力单元）：275 lb（124 kg）

电源

• 可选：120 V 或 230 V 单相
• 典型电机：1 HP 直流，10 A，可变速正/反转（按每 100' 驱动）
• 可按需提供其他电源配置

选项

• 托盘插架
• 90° 转向导轨，用于将容器转入另一条输送线
• 带轮转角导向
• 电动转角传输
• 无线行程开关
• 迷你动力单元
• 小罐转移杆
• 一或多段电动段的启停遥控器
• 无动力段搬运小车

技术参数

• 型号：SB10
• 标准段长：12.5'（3.81 m）
• 皮带宽度：12"（30 cm）
• 无动力段重量：110 lb（49 kg）
• 电动段重量（含动力单元）：275 lb（124 kg）
• 支腿可调高度：26"（66 cm）至36"（91 cm）
• 车轮直径：16"（41 cm）
• 轴宽：27" / 19" 交替
• 最大倾角：40°
• 皮带速度（电动）：0–82 ft/min
• 最大载荷举例：150 lb（68 kg）/段（约1200 lb／100'）；备用 75 lb（34 kg）/段（约900 lb／150'）
• 电源：120 V 或 230 V 单相；典型电机：1 HP DC，10 A
