喷雾质量监控系统 SprayMon

农用实时

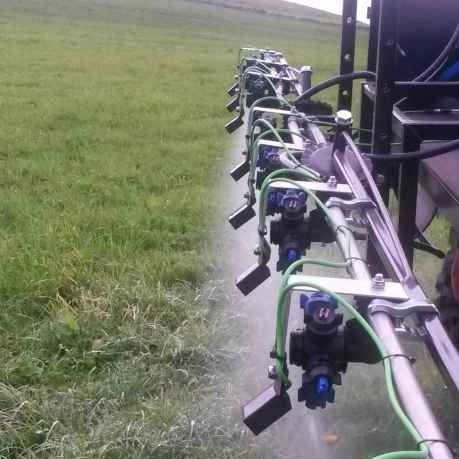

在雷达上喷洒 植物保护不能太精确。 迄今为止，在诸如喷雾器的应用中对喷嘴的功能和喷雾质量进行持续的实时监测是不可能的，或者成本太高。喷雾的质量参数包括：喷雾角度、体积流量、体积流量的空间分布、液滴大小分布和与之相关的漂移、液滴的速度和冲击分布以及击中目标时的分布。 MSO SprayMon为OEM和改造提供了一个基于SprayRay传感器的喷雾器喷嘴功能和工作质量的监控解决方案。在喷涂过程中实时检测到喷涂质量的下降。如果偏差超过或低于操作员设定的阈值，SprayMon 会发出警报，在 SprayMon 板载计算机上显示相应的喷嘴编号。 SprayMon可以集成在OEM中，例如ISOBUS解决方案。 SprayMon 可以根据给定的机器以灵活的方式配置，使用菊花链集线箱、ECU（电子控制单元）和 MSO SprayMon 板载计算机。每个集线箱上直接连接8个MSO SprayRay传感器。 SprayRay传感器安装在每个喷嘴上，用于检测喷雾。每个集线器上有8个SprayRay传感器。集线器通过菊花链连接到一个ECU上。 为了简化安装，ECU 有两个连接器，分别用于吊臂左右两侧的一个轮毂链。ECU 连接到 MSO SprayMon 板载计算机或 OEM 的计算机上。在 MSO SprayMon 板载计算机上实施的是一个特定应用的监控软件。
