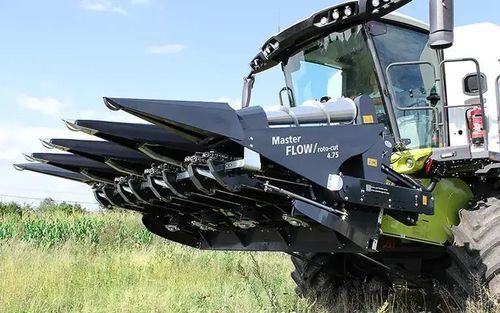

玉米割台 Master FLOW 4-75

刚性液压调节蜗杆

PWL MasterFlow 是一款安装于联合收割机的玉米割台，提供模块化排数配置并可适配多种收割机安装方式，强调连续物料流与长转子设计。

主要特性

• ROTO-CUT 系统: 刀具安装于每节后部，可与传动啮合或脱开；刀片为硬质合金涂层，提供 2 刀或 3 刀选项。
• 连续物料流: 长转子与协调转速可减少堵塞并在较高速作业时降低籽粒损失。
• 耐久传动: 铸铁箱体的角齿轮箱和碳钢齿轮设计用于长时间运行；中央摩擦离合器在突发卡阻时提供保护。
• 耐磨作业件: 刀片与耐磨件采用钨合金涂层（硬度约 60 HRC）；可调节的反刀可防止植物缠绕；刀片可翻转以延长使用寿命。
• 通用安装: 通过安装框架、液压接头和减速装置可适配大多数收割机，倾角与框架设定利于获得最佳工作角度。
• 排头与侧螺旋: 轻质柔性塑料行罩和圆锥形侧螺旋用于倒伏玉米以减少损失。

型号与尺寸

• 型号: MasterFlow — 可选规格: 4-75、5-75、6-75、8-75、6-75 H（液压折叠）、8-75 H（液压折叠）。
• 总宽度: 4-75 → 3.20 m；5-75 → 3.95 m；6-75 → 4.70 m；8-75 → 6.20 m；6-75 H → 4.70 m；8-75 H → 6.20 m。
• 整机质量: 4-75 → 1600 kg；5-75 → 1900 kg；6-75 → 2200 kg；8-75 → 2600 kg；6-75 H → 2350 kg；8-75 H → 3000 kg。
• 建议收割机功率级别: 4-75 → 120–140 kW；5-75 → 140–200 kW；6-75 → 160–240 kW；8-75 → 220–300 kW；6-75 H → 180–260 kW；8-75 H → 260–350 kW。

技术规格

• 工作宽度 / 变型: 刚性框架 4–12 行；液压折叠框架 6–12 行。
• 行距: 75 cm（可选 70 cm）。
• 典型工作速度: 4–8 km/h；制造商标称最高可达 12 km/h（配长转子并协调转速）。
• 转子总长: 680 mm；转子输入转速（齿轮箱）: 约 620 rpm。
• ROTO-CUT 刀尖速度: 25 m/s；刀片涂层硬度: 60 HRC；刀片数量: 2 或 3。
• 间隙调节: 中央液压或电动执行器（视收割机而定）；必要时各节可手动螺丝微调。
• 传动方式: 刚性机架 — 外部铸铁角齿轮箱及 PTO 轴；折叠机架 — 内部链传动及中央联轴器。
• 维护间隔: 12 h；链条在大直径齿轮上运行，内置弹簧自动张紧以简化保养。

选件与维护提示

• 标配: 倒伏玉米用螺旋输送器与行分离器；可选 70 cm 或 75 cm 行罩。
• 保护措施: 中央摩擦离合器和扭矩限制装置以防止堵塞导致的机械损坏。
• 维护便利: 刀片可翻转、齿轮箱易于检修、自动链条张紧器减少停机时间并简化更换作业。
