玉米打谷机

自走式

概述
前置铲自吸式玉米脱粒机，适用于路边和院子等现场作业。多轴自走式型号实现自动进料和高产能作业。

工作原理
车辆行驶时，前端U形铲盘收集地面玉米棒。铲盘内的螺旋将玉米输送到传送通道，传送带和刮板将物料输送至脱粒机构。脱粒机构内高速旋转的辊筒配合摆锤等部件将玉米粒从玉米棒上剥离。筛网完成玉米棒与玉米粒的分离，风机吹走粉尘和轻杂质，完成脱粒。

结构特征

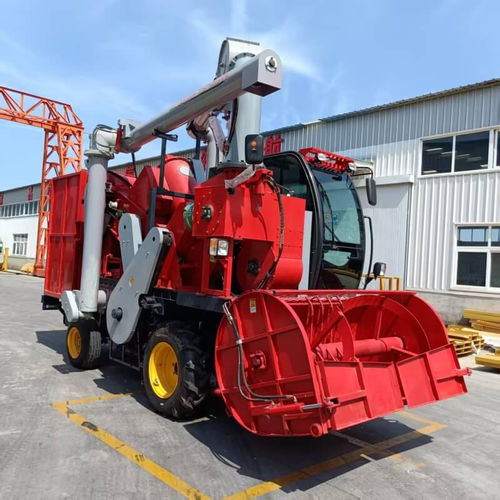

通常配备液压前铲；部分型号采用加宽前铲以提高进料效率。设备包括传动通道、传送带及多套脱粒鼓（三轴、五轴或六轴）。部分机型配备全封闭驾驶室、伸缩吸鼓和可360°液压旋转的高位卸料装置，便于卸料。

性能优势
高度自动化的进料避免人工装料，工作效率高（例如：2025型号约可脱粒20,000 kg/h）。脱粒效果好，玉米粒杂质含量低，机动性强，适合在路边、院落等不同地点作业。

动力配置
通常起配动力为22 hp；中大型型号常用90–130 hp柴油机以保证稳定运行。

示例 — 自吸式2025型号

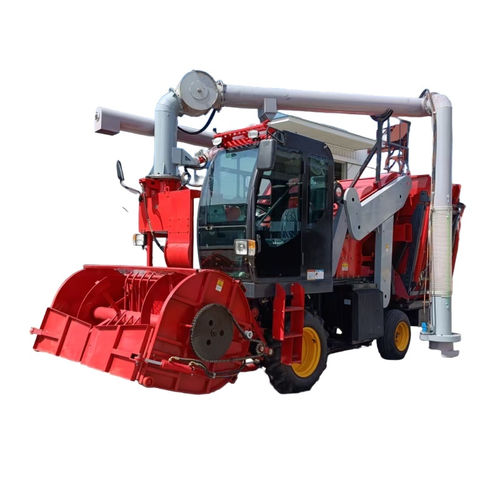

自吸式五轴自走型2025可实现约20,000 kg/h的脱粒能力。配备Xichai Sida 120 hp或Anhui Quanchai 130 hp发动机，采用风吸进料与螺旋前铲两种进料方式，配全封闭驾驶室、伸缩吸鼓、360°液压旋转高位卸料和加大的玉米棒仓。

技术优势

• 脱粒效率高：多轴脱粒鼓实现双鼓同步进料及高速旋转下快速分离玉米粒，净脱率高。
• 杂质清除彻底：部分型号采用哨型双离心吸风或大风量风机，去除粉尘、绒毛等轻杂并可收集粉尘以减少污染。
• 多种进料方式：风吸与前铲混合双模进料，适应路面作业与堆垛作业。
• 操作便捷：很多自走式机型配豪华全封闭驾驶室，并可选配一键智能控制功能。

设计特点
结构坚固耐用，生产工艺先进可靠。可提供自走式和牵引式，并可根据区域需求定制。

工作流程

• （1）进料过程：配备螺旋前铲或吸风进料装置，前铲将玉米棒从地面抬起，通过链条或螺旋输送；风吸利用负压将玉米棒吸入进料口，适应不同堆垛情况。
• （2）脱粒过程：玉米棒进入多轴脱粒鼓（如五轴或六轴）。鼓体上的耐磨块、钉齿或肋条在高速旋转时与凹槽板相互作用，通过撞击、摩擦和撕扯剥离籽粒，玉米棒向后移动并从芯排出口排出。
• （3）甄选与分离过程：A）筛选：脱落籽粒、碎粒和杂质进入筛箱（如双层比重筛），通过振动按比重和尺寸差异分离。B）风选：多台风机产生气流，吹走叶片、粉尘等轻杂；部分型号设集尘装置。
• （4）卸料过程：净籽通过输送装置和伸缩吸鼓输送到粮仓，再由液压控制的360°旋转高位卸料装置卸至运输车辆，完成作业。

玉米脱粒机 技术参数

• 型号：多种型号（示例：2025）
• 配套动力（hp）：示例包括65；80；90；90/120/130；93
• 前铲宽度（mm）：常见2100；部分型号可达2500
• 进料方式：刮板与链条（标准）
• 传动方式：手动变速（示例）
• 工作效率：根据型号不同为10–30 acre/h至60–100 acre/h
• 轮胎型号：示例9.50-20、6.50/16、11.20-20、11.20-24
• 整机重量（kg）：示例3250、4500、5500
• 外形尺寸（L*W*H mm）：示例5000*2100*3000；6300*2300*3300；7300*2500*3200

规格

• 配套动力（hp）：示例65；80；90；90/120/130；93
• 前铲宽度（mm）：2100（部分型号2500）
• 进料方式：刮板与链条
• 传动方式：手动变速
• 工作效率：根据型号10–100 acre/h
• 轮胎：示例9.50-20、6.50/16、11.20-20、11.20-24
• 整机质量（kg）：示例3250、4500、5500
• 尺寸（L*W*H mm）：示例5000*2100*3000；6300*2300*3300；7300*2500*3200
