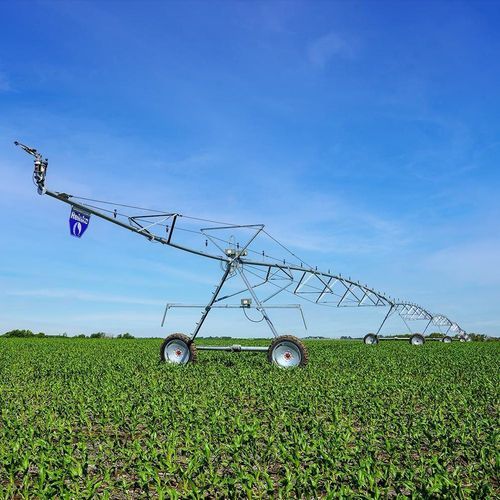

中心灌溉枢轴 Electrogator® 3

轮式

概述
E3™（Electrogator® 3）为中置枢轴灌溉系统，旨在实现稳定可靠的运行并便于适应不同安装需求。开放式框架设计便于对现有灌溉系统进行改装，塔腿采用C型槽结构作为基础。专利的免维护轴承在无需注油的情况下提供良好的保持力和更长的使用寿命。

主要特性

• 开放式框架设计，便于改装并采用C型槽塔腿作为基础。
• 免维护轴承，减少日常维护工作。
• 统一的联轴器间距可实现均匀的灌溉覆盖和改进的跟踪性能（可选30"或60"间距）。
• V型圈密封防止UV损伤并有助于保持流量。
• ReinLock™ 拉杆系统，采用防扭曲5点式轮毂和单螺栓固定，保持跨段冠高并有效传递应力。
• 多种传动配置以适应不同土壤和地形：Three-Wheel Flex、Three-Wheel Ridged、Agri-TRACS™。
• 支持远程监控与控制，兼容Reinke远程系统。

产品信息 — 枢轴中心
E3的开放式框架便于在多种灌溉配置中进行改装。C型槽塔腿提供坚固的基础。专利的免维护轴承能承受较高的旋转力矩，提供可靠的保持力和长期性能，无需定期注油。

产品信息 — 跨段
整个系统的统一联轴器间距能确保一致的覆盖与改进的跟踪性能，无论跨段如何组合。跨段出口间距选项：30"或60"。行业领先的V型圈密封能保护密封件免受紫外线影响并帮助维持设计流量。ReinLock™ 拉杆系统采用防扭曲5点轮毂和单螺栓，以保持跨段冠高并实现有效应力传递。

产品信息 — 系统末端
末端臂采用倒置桁架设计以提供灵活覆盖；螺栓连接的拉杆端允许按需定制间隙以适应田间要求。专利的Electronic Swing Arm Corner（ESAC®）可用于角部灌溉，提供例如290'和330'等可选长度，以优化角部覆盖并减少过灌或欠灌。

产品信息 — 塔架与结构件
系统包含端对端兼容的塔架加劲件（3" 热浸镀锌钢管）、用于减少作物损失的单腿塔选项、与ReinLock拉杆兼容的改良塔顶挂钩/接收件，以及具有延长保修的Blue Reinke 10/16 Wheel Gearbox。中心驱动齿轮电机采用高强度钢、全封闭电气连接和斜齿轮设计，以在复杂地形上实现稳健运行。

部署与维护说明

• 可通过认证的本地经销商提供系统设计与配置支持，以便根据地块形状定制覆盖并最大化灌溉面积。
• 工厂出厂的系统由经销商交付并安装。
• 免维护轴承和受保护的V型圈密封简化了维护；常规检查包括冬季处理、机械部件磨损检查以及轮胎充气/对准。

技术规格

• 枢轴点：6", 8"（免维护轴承）, 10"
• 系统最大长度：2,900'
• 管径：6", 6 5/8"
• 管材：高强度钢、CN+
• 管道涂层：ReinCoat®, RedCoat™
• 跨段长度（随管材不同）：80', 100', 120', 140', 160', 175', 180', 200', 220'
• 跨段连接：Hook & Receiver
• 跨段出口间距：30", 60"
• 跨段坡度百分比：最高23%（随跨段长度和性能套件而异）
• 臂长：10' 至 110'，以 10' 为增量
• 轮齿轮：中等工况，740系列；Reinke 10/16 WheelGear
• 轮胎：11" x 22.5", 11.2" x 24", 320/85R24, 14.9" x 24", 16.9" x 24", 11.2" x 38", 320/85R38, 13.6" x 38", 380/80R38
• 传动选项：Three-Wheel Flex、Three-Wheel Ridged、Agri-TRACS™
• 塔高：Low-Profile, Standard, Sugargator®, Supergator®
• 桁架系统：ReinLock™ Trussing System
• 桁架拉杆：5/8", 3/4", 13/16"
• 牵引选项：Four-Wheel Pivot Mover, Skid Tow, Two-Wheel Kwik Tow, Reverse Tow, Engine Drive（注：某些牵引包对机器最大长度有约束）
• ESAC™ Swing Arm Corner：可用
• Wrap Span：可用
• Drop Span：可用
• 显著耐用项目：V-Ring Seal（25年保修）、Span Joint Water Hose（Boots）（10年保修）、列示材料的结构性腐蚀相关故障在最长20年内受保；不同传动和组件适用各类保修（详见制造商规格）。
