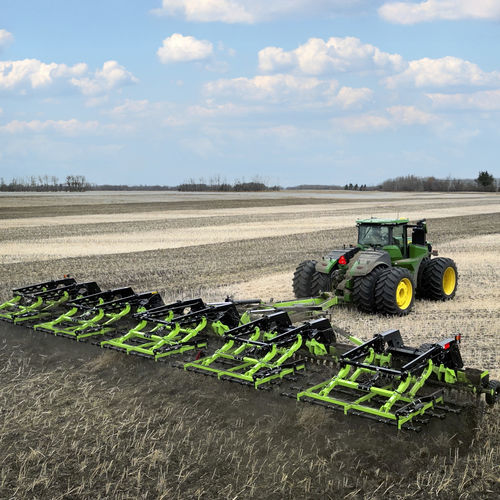

牵引式圆盘耙 THX-360

3分区式液压调节控制深度

产品概述
THX-360（36 ft）和THX-600（60 ft）为收获后整地设计的重型耙，用于处理大量稻草和秸秆残余，提高水分渗透，加快土壤升温，并促进杂草种子萌发以便进行有效的播前灭茬。单排20英寸凹形盘配合5杆重型耙，可切碎稻草，将残余混入表层土壤并整平地表，形成一致的播种床。

结构与工作原理
THX采用单排20英寸凹形盘，盘片以10°角布置，间距8.5英寸，用于切碎稻草并混合残余。盘片安装在四螺栓免维护轮毂和专用橡胶扭力弹簧支腿上，具有长寿命和良好的地形跟随性。机尾单点深度控制，可通过滑动装置快速设定盘深。

耙形与压力选项
耙齿的线圈向外逐渐增大，以减少田间作业应力。压力调节选项包括弹簧调节和液压（手动或电子）系统。弹簧调节通过两根拉力弹簧提供可调下压力。液压系统在耙臂上安装缸体，可施加上下压力——上压力可在残余物非常重或潮湿条件下减轻耙的负载。手动液压版在挂接处设有阀门进行手动调节；电子液压版可通过驾驶室监视器进行调整。

结构与耐久性
主框架采用12" x 12" x 3/8"方管制造，提供必要的重量和刚性以保证盘片工作效果。铸造的翼接头使用2.5英寸直径销轴和可注油的弹簧钢衬套，以确保长期使用寿命。翼张力连接采用液压锁代替钢缆，消除钢缆伸长及缠绕导致的误开锁问题，并配备锁销以防止作业中缸体误动作。

规格
工作宽度：THX-360 36 ft / THX-600 60 ft（≈11 m / ≈18.3 m）
运输宽度：15.25 ft（≈4.65 m）
运输高度：15 ft（≈4.57 m）
运输长度：THX-360 33.5 ft / THX-600 45 ft（≈10.2 m / ≈13.7 m）
重量：THX-360 25,000 lbs / THX-600 34,000 lbs
盘/耙分区数：THX-360 3 / THX-600 5
分区宽度：12 ft
盘片尺寸：20 in 凹形，宽度 2.25 in，角度 10°，间距 8.5 in
耙布局：5杆
耙齿：5/8 in x 26 in（带锥尖）
耙角度调节：35 - 90 度
轮胎：560/45 22.5 子午线
轮毂：8 螺栓 - 10,000 lb
主梁管：12" x 12" x 3/8"
液压接口数量：4
安全灯 / 慢行标志：标配
所需马力：每英尺宽度 7-9 HP

技术特性

• 工作宽度：THX-360 36 ft / THX-600 60 ft
• 运输宽度：15.25 ft
• 运输高度：15 ft
• 运输长度：THX-360 33.5 ft / THX-600 45 ft
• 重量：THX-360 25,000 lbs / THX-600 34,000 lbs
• 盘/耙分区数：THX-360 3 / THX-600 5
• 分区宽度：12 ft
• 盘片尺寸：20 in 凹形，宽度 2.25 in，角度 10°，间距 8.5 in
• 耙布局：5杆，耙齿 5/8 in x 26 in（带尖）
• 耙角度调节：35 - 90 度
• 轮胎：560/45 22.5 子午线
• 轮毂：8 螺栓 - 10,000 lb（盘片安装于四螺栓免维护轮毂）
• 主梁管：12" x 12" x 3/8"
• 液压接口数量：4
• 安全灯 / 慢行标志：标配
• 所需马力：每英尺宽度 7-9 HP
• 盘片安装：四螺栓免维护轮毂和专用支腿；橡胶扭力支腿以实现地形跟随
• 耙压选项：弹簧调节、手动液压（挂接阀）、电子液压（驾驶室可调）
• 翼张力连接液压锁并配有锁销以防止误动作
