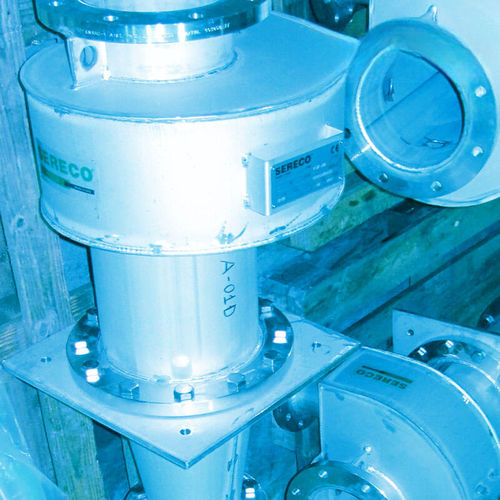

旋流分离器 ICS

类别 / 类型 饮用水 — 除砂（grit）装置

何时使用 ICS 型水力旋流器安装于除砂装置下游，以改进排出砂的脱水效果。适用于市政及工业饮用水处理流程的预处理环节，如筛分、过滤和破碎。

结构 水力旋流器无活动部件，主要由三或四个装配部件组成：

• 切向进水涡壳
• 通过法兰连接的1个或2个截头圆锥体
• 砂出口处的阀门（法兰连接，手动或电动）

工作原理 进水经涡壳切向进入，产生旋涡；澄清流体从轴向出口排出。离心力（与颗粒密度成正比）将砂粒推向截头圆锥体侧壁，砂粒沿壁重力下落至排出口，而澄清水在中心上升并排出。典型安装在砂分级机入口处，水力旋流器执行初级的水/砂分离，从而降低分级机所需处理能力。由于无机械运动件和齿轮电机，安装和维护需求低。

优点

• 无齿轮电机及机械活动部件
• 被动运行，无电力消耗
• 高效的水/砂分离
• 操作简单，维护量低

特性 / 技术规格

• 原理：截头圆锥体内的离心分离
• 结构：进水涡壳、截头圆锥体、出砂阀（手动或电动）
• 版本：根据型号提供3件或4件组件的版本
• 典型应用：安装于除砂装置下游、砂分级机入口
• 适用行业：饮用水处理、除砂、筛分、过滤、破碎
• 收益：被动运行（无需电源）、降低分级机容量要求、安装及维护成本低、使用寿命长
