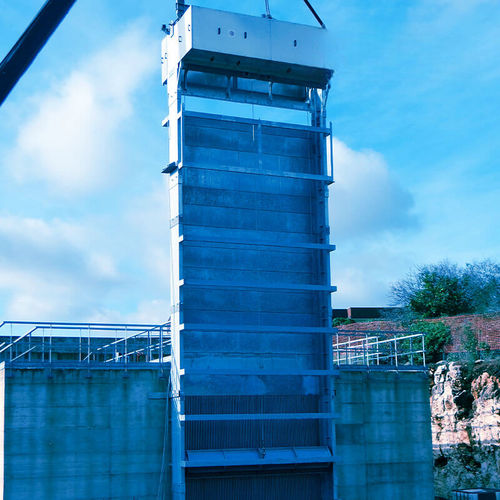

滚筒网栅 GGPSC

粗筛立式

类别 取水
类型 格栅 / 屏幕

使用场景 GGPSC 型次垂直缆索格栅用于大型取水工程、市政或工业污水处理厂的宏观筛分，适合安装于宽大或深水渠。当需要在下游工艺前连续、自动地去除粗大固体物时，该设备为理想选择。

制造结构

• 由压弯钢板制成的坚固机架
• 构成筛网的一组栅条，通过支撑横梁固定于渠道
• 带齿的钢制摆动式料斗，通过轮子在导轨上滑动
• 料斗搬运系统由三根钢缆、缆筒及相应支座组成
• 摆动式减速电机键连接在缆筒轴上以驱动料斗
• 通过第三根缆索由电动执行器控制料斗旋转
• 安装在机械上部的料斗清洗与排放系统

工作原理 沉积在栅条上的固体由料斗上升时带起。在接近上端运行的适当位置，料斗在执行器控制及自身几何形状作用下旋转并排放，完成筛出物的卸载。料斗在预定停留时间后下行，借助导向系统与驱动装置在离开栅条的状态下返回，随后再次上行并接近筛网，开始下一个工作循环。标准配置提供测力装置作为过载保护，也可选配电子吸收限流器。结构简单、全自动清洁循环且无水下运动部件，确保长期稳定可靠的运行。

优势

• 无水下活动机械部件
• 可安装于深大渠道
• 占地/占用空间小
• 可提升体积较大的物料
• 结构结实耐用
• 自动清洗，高运行可靠性

参数 / 技术规格

• 型号：GGPSC GGPSC
• 机架：压弯钢板
• 筛网：由支撑横梁固定的一组栅条
• 料斗类型：带齿钢制摆动料斗，通过轮子在导轨上滑动
• 料斗搬运：三根钢缆、缆筒与支撑件
• 驱动：键连接在缆筒轴上的摆动式减速电机；料斗旋转用电动执行器
• 清洁：机顶部安装的料斗清洗系统用于排放筛出物
• 保护：标准配备测力装置，选配电子吸收限流器
• 设计优势：无水下机械部件，适用于深/大渠道，占地小，能提升大型物料
