喷雾机通风风扇 QBLAD

空气循环离心高压式

概述
为农业设备设计的可定制高性能离心风机套件。提供稳定、精确的气流，确保在气力播种机等设备中实现均匀的配风。采用耐用铝制部件制造，具有较长使用寿命和较低能耗。

QBL 系列
高压单吸离心风机，铝合金铸造外壳和前向弯曲叶轮。为耐用性和可靠性能而设计。可提供多种驱动连接方式，包括液压电机或取力器（PTO）。

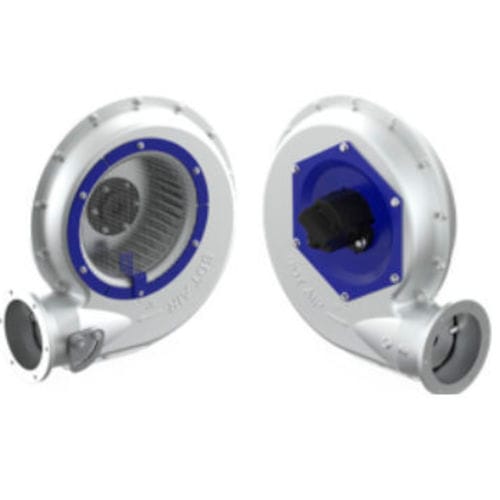

QBLAD
电机直联式风机套件，电机直接连接至叶轮。铝合金铸造外壳，前向弯曲叶轮由高强度铝板制造。电机‑叶轮连接通过5 mm钢制支撑盘实现。表面涂覆聚酯树脂并在190°C聚合处理。出厂组装配货；包含感应式转速计安装口 M12。

QBLST
皮带传动套件。铝制外壳的高压离心风机。皮带传动比最高达1:1.6，最高允许6000 rpm，功率最高可达18 kW（视配置而定）。出口连接提供 4\"、6\" 和 8\"。出厂组装：外壳、防护网、叶轮及传动系统。

QBLTI
集成机械联轴套件。高压单吸离心风机，铝合金铸造外壳和前向弯曲叶轮。电机直联至集成传动，采用高耐久轴承并由5 mm钢制支撑盘承载。表面聚酯树脂在190°C下聚合处理。包含感应式转速计安装口 M12 / M18。

QBLTP
用于连接市场标准或特殊滑轮的机械联轴套件。高压单吸离心风机，铝合金铸造外壳和前向弯曲叶轮。由5 mm钢制支撑盘支承。表面聚酯树脂在190°C聚合处理。提供多种配置和可选件。出厂组装并包含感应式转速计安装口 M12 / M18。

主要特性

• 可按配置定制
• 高机械强度并经过动平衡
• 通过锥套（taper‑lock）实现电机‑叶轮直接连接
• 可选出口尺寸：4\"、6\"、8\"
• 旋转方向：顺时针 (RD) 和 逆时针 (LG)
• 高压力和风量能力
• 结构耐用
• 前向弯曲铝制叶轮，动平衡处理
• 支持公制感应式转速传感器 M12 和 M18

应用

• 气力播种机
• 喷雾器
• 雾化器
• 粮食分离器
• 固体和液体投料器
• 气炮
• 撒粉机
• 施肥机
• 筒仓
• 干燥机

特性 / 技术规格

• 外壳：铸铝
• 叶轮：由高强度铝板制成的前向弯曲叶片
• 联轴方式：电机直联、皮带传动、集成机械联轴、液压电机或取力器连接
• 皮带传动：传动比最高至1:1.6；允许最高6000 rpm，最大18 kW（视配置而定）
• 叶轮支承：5 mm 钢制支撑盘
• 表面处理：聚酯树脂在190°C聚合
• 可用出口尺寸：4\"、6\"、8\"
• 旋转方向：顺时针 (RD) 和 逆时针 (LG)
• 适用机型在套件中提供感应式转速计接口（M12 / M18）
• 设备按标准配置出厂组装：外壳、防护网、叶轮及传动组件（如适用）
