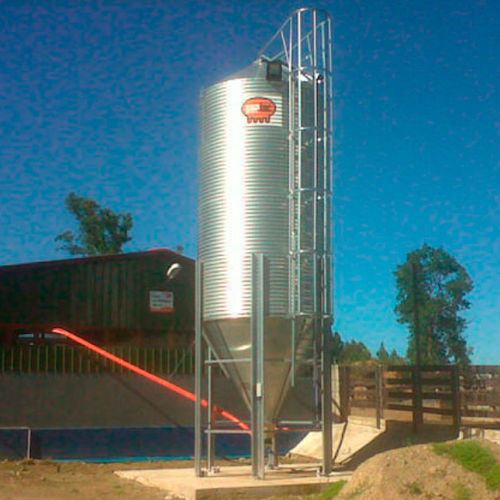

饲料筒仓

电镀钢漏斗式户外

产品概述
模块化饲料筒仓，适用于农场设施中饲料的高效存储与受控排放。可根据工程需求配置不同直径与料斗形式。可按 Eurocode 或等效标准提供结构计算。

适用范围与适应性
适用于农场和畜禽养殖场的大宗饲料、谷物和浓缩料储运。可依据现场要求调整设计与容量，支持多种卸料与分配配置。

主要特性

• 可选直径：1.8 m、2.10 m、2.55 m、2.75 m、3.2 m、3.8 m
• 容量：4 m³ 至 86 m³
• 主要钢种：S450GD（筒体）；屋面/盖板等部件可采用 S280GD
• 镀锌：典型为 Z600 g/m²；特定部件可选 HDG

标准部件与屋面
标准配置包含：梯形屋面板、半自动盖、装料口、料斗板、筒体板（virolas）、下部支撑结构、支脚（Ω型）及所需的支撑构件。

设计与技术说明

• 下部加强肋与加固连接以提升结构性能
• 成型边缘的精密制造板块，便于拼装
• 典型屋面坡度：30º（梯形屋面板）
• 气力装料时可选压密封，减少粉尘外逸

装料与卸料选项
可配置气力装料、装料口、45º/60º/67º 倾角的料斗出口、卸料颈及闸门（手动、电动、气动或双作用）。另可选侧卸系统、刮板式输送或卸料结构等。

附件与可选系统

• 屋面扶手与检修通道、半自动盖、装料口
• 料位观察窗与传感器（旋转、摆式、电容式）、通风与气流系统（风机、通气口、排水槽）
• 料斗通气、检修梯与平台、锚固与紧固件（ZiNi、HDG）选项
• 配料与分配设备：软轴螺旋（flex auger）、链式系统、分配头

示例部件

• 梯形屋面板（钢材）
• 装料口（DC04；HDG 热镀锌）
• 半自动盖（S280GD；Z600；典型厚度 e = 2 mm）
• 料斗板倾角 45º / 60º / 67º；示例卸口 Ø 445 mm，距地 900 mm
• 筒体/virolas（S450GD；Z600；典型厚度 e = 0.8–1 mm）
• 下部支撑结构与支脚（Ω 型支脚；冷弯 U 型支柱加固；地脚板）

备注
设计细节、板材厚度及表面处理随所选型号与容量而异；可根据项目要求提供符合 Eurocode EN 或等效当地规范的结构计算。

技术规格

• 材料（筒体 / 板块）：钢 S450GD (EN 10346:2015)
• 镀锌：Z600 (符合 EN 10346:2015)
• 抗拉强度（示例）：510 N/mm² (S450GD)
• 屈服强度（示例）：450 N/mm² (S450GD)
• 筒体板厚示例：e = 1 mm（典型）；virolas e = 0.8–1 mm
• 屋面板示例：S450GD / S280GD；屋面坡度 30º
• 装料口材料：DC04 (EN 10039)；HDG 热镀锌；厚度 e = 3 mm（示例）
• 半自动盖：S280GD；Z600；厚度 e = 2 mm
• 料斗倾角：45º、60º、67º
• 可用直径：1.8 m、2.10 m、2.55 m、2.75 m、3.2 m、3.8 m
• 容量范围：4 m³ 至 86 m³
• 紧固件与涂层：热浸镀锌螺栓；可选 ZiNi 涂层；标准螺栓等级 8.8
• 可选系统：通风、料位传感器、侧卸/防溢系统、温度监测 ATEX 选项
