拖拉机液压杆 MA4

农用车喷雾机联合收割机

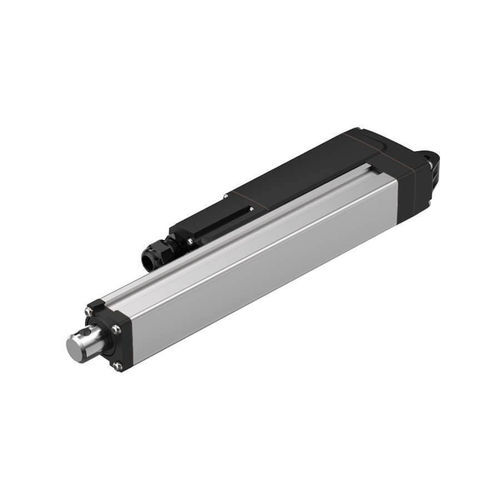

产品概述 TiMOTION 的 MA4 系列是一款面向狭小安装空间与严苛工况的紧凑型电动直线执行器。系列包含 MA4-N（Normal）、MA4-T（T-Smart，内置 PCBA）与 MA4-S（Small）等型号；在特定行程条件下 MA4-S 的最小缩回长度可约减少 70%，适用于非常受限的安装空间。

主要特性

• 最大负载：2,500 N（推/拉）
• 行程范围：25–1000 mm
• 速度：空载最高 43.1 mm/s；最大负载时 5.1 mm/s（依配置而定）
• 缩回长度示例：≥ 215 mm（MA4-N/-T）；≥ 152 mm（MA4-S），视选项而定
• 防护等级：IP69K（静态）
• 电压：12/24 V DC（可选温控开关）
• 工作温度：-40 °C ～ +85 °C（满性能通常在 +5 °C ～ +45 °C）
• 反馈：机械位移电位器；霍尔传感器 ×2；T-Smart 嵌入式 PCBA 输出
• 协议支持：SAE J1939、Modbus RTU（T-Smart/BUS 可选）

版本与选项 MA4-N（Normal）、MA4-T（T-Smart）和 MA4-S（Small）。可选项包括多种出线与连接器类型（如图示 T = 1+1：电缆密封 + Molex 6P）、手动驱动、温控开关、限位开关配置及 BUS 控制等。

尺寸与连接（说明） 缩回长度与整体尺寸随行程、端部连接及线缆/连接器配置变化；具体尺寸请参阅产品图纸。图示中 T = 1+1 表示 1 条带密封的电缆加一个 Molex 6P 插座。

应用示例

• 农业机械：联合收割机、拖拉机、喷雾机、打捆机
• 工业车辆与设备：AGV/AMR、物料搬运
• 割草机与户外设备
• 需要紧凑、防护型直线驱动的商业与工业系统

技术规格

• 系列：MA4（MA4-N、MA4-T、MA4-S）
• 最大推/拉力：2500 N
• 行程：25–1000 mm
• 速度：空载 43.1 mm/s；满载 5.1 mm/s
• 缩回长度示例：≥152–215 mm，视版本/选项而定
• IP 等级：IP69K（静态）
• 电压：12/24 V DC
• 工作温度：-40 °C ～ +85 °C
• 反馈与协议：机械位移电位器、霍尔传感器、T-Smart 输出；SAE J1939、Modbus RTU
