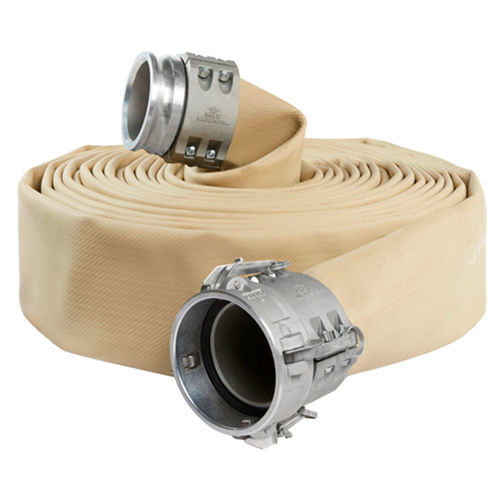

挠性管道 Oroflex Oil

供应排放聚氨酯

产品类型
挤出成型TPU平板燃油与机油排放软管。

主要特性

• 专为燃料和机油的输送与排放设计
• 柔性、无泄漏的TPU结构，适用于长期紫外线和臭氧暴露环境
• 完全防静电：管体中编织有4根接地导线
• 2"、3"、4" 和 6" 尺寸符合 MIL-PRF-370 type C（部分尺寸）

应用
适用于炼油厂、海事与离岸作业、化工厂及军事设施的燃油与机油排放。典型用途包括：船到岸卸载、船对船加注、散装燃料卸/装、罐间转移、飞机加油、咸淡水/海水转移及家庭燃油配送等。

结构
由圆编100%高强力合成纱线组成，经热塑性聚氨酯（TPU）挤出穿透编织并完全包覆，形成无胶粘剂的一体化均质结构。管体内嵌4根电导线，并以聚酯编织片保护以防静电积聚。结构可防腐蚀与结垢，具高耐磨与抗切割性能，便于搬运、存储与运输。最大伸长率2%，最大膨胀10%。

内衬性能

• 内衬极限抗拉强度：最小保证值 5,800 psi（40 MPa）
• 内衬极限伸长率：最低 500%

耐磨性能
TPU在实际工况下具有优异的耐磨性，若磨损为主要问题本品可延长使用寿命。

工作温度范围
从 -58ºF（-50ºC）到 150ºF（65ºC），峰值可达 175ºF（80ºC）。可根据要求提供更高或更低温度的特种版本。

抗臭氧性
无可见臭氧裂纹。具有优良的耐候性和抗紫外线性能。

耐化学性
暴露于海水以及大多数化学物质、碳氢化合物、油类和润滑脂的污染不会影响短期或长期性能。可提供化学耐受性表及针对特定应用的详细数据（按需）。

接头
按买方要求供应：Camlock、Victaulic、Storz等。燃料转移时必须将软管连接到导电接头并正确接地；编入软管体内的4根导线须与接头电气连接。

物理性能
部件号 | 公称内径 (mm / inch) | 壁厚 (mm / inch) | 工作压力 (bar / psi) | 爆破压力 (bar / psi) | 抗拉强度 (kg / lb) | 公称重量 (kg/m / lb/ft)
F558504A | 52 mm / 2" | 1.9 mm / 0.08" | 10.5 bar / 150 psi | 42 bar / 600 psi | 5,200 kg / 11,500 lb | 0.39 kg/m / 0.26 lb/ft
F558506A | 65 mm / 2 1/2" | 2.2 mm / 0.09" | 10.5 bar / 150 psi | 42 bar / 600 psi | 5,200 kg / 11,500 lb | 0.52 kg/m / 0.35 lb/ft
F558509A | 76 mm / 3" | 2.3 mm / 0.09" | 10.5 bar / 150 psi | 42 bar / 600 psi | 7,400 kg / 16,000 lb | 0.64 kg/m / 0.43 lb/ft
F558511A | 90 mm / 3 1/2" | 2.6 mm / 0.10" | 10.5 bar / 150 psi | 42 bar / 600 psi | 6,800 kg / 15,000 lb | 0.85 kg/m / 0.57 lb/ft
F558510A | 102 mm / 4" | 2.7 mm / 0.11" | 10.5 bar / 150 psi | 42 bar / 600 psi | 9,400 kg / 20,000 lb | 1.00 kg/m / 0.67 lb/ft
F558512A | 152 mm / 6" | 3.2 mm / 0.13" | 10.5 bar / 150 psi | 42 bar / 600 psi | 17,700 kg / 39,000 lb | 1.75 kg/m / 1.1 lb/ft

* 燃油工作压力以4:1安全系数给出。组件的最大工作压力以软管或接头中较低者为准。

OROFLEX OIL 软管按最小起订量供应。为确保与接头正确装配，实际直径可能与标称值略有差异。

技术参数 / 规格

• 产品名称：Oroflex Oil
• 制造商品牌：TIPSA
• 软管材质：热塑性聚氨酯（TPU），通过圆编高强合成纤维挤出成型
• 防静电结构：4根接地导体并以聚酯编织保护
• 可选公称内径：52 mm (2") 至 152 mm (6")
• 壁厚范围：约 1.9 mm 至 3.2 mm，随尺寸而异
• 工作压力：列示尺寸为 10.5 bar (150 psi)
• 爆破压力：42 bar (600 psi)
• 内衬极限抗拉强度：≥ 5,800 psi (40 MPa)
• 内衬极限伸长：≥ 500%
• 软管最大伸长：2%；最大膨胀：10%
• 标准长度：100 m 与 200 m；可按需提供更长长度
• 合规性：选定尺寸符合 MIL-PRF-370 type C
• 接头选项：Camlock、Victaulic、Storz；转移燃料时须使用导电接头并确保接地
