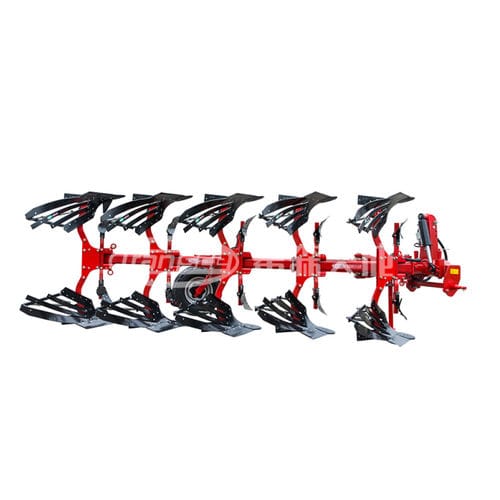

铧式犁 1LF-550

悬挂式可逆液压调节

1LF-550翻转犁是用于马铃薯旋耕整地作业机械，可完成松土、除草、等作业。液压翻转犁是拖拉机配套使用的，由双联分配器控制犁的升降和犁的翻转。 结构 液压翻转犁包括悬挂架、翻转油缸、止回机构、地轮机构、犁架和犁体，通过油缸中活塞杆的伸缩带动犁架上的正反向犁体作垂直翻转运动，交替更换到工作位置;地轮是丝杠调节耕深的一轮两用机构。悬挂架与工作主机相连，犁体通过犁柱连在犁架上，犁架上安装有地轮机构，其特征在于所说翻转油缸中缸体与接在犁架上的油缸座相铰接，缸体内有一做伸缩运动的活塞杆，犁架上固定有中心轴，在中心轴外的中心轴套后端与活塞杆铰接，前端穿过并固定在悬挂架横梁上，活塞杆通过与油缸座、犁架连接带动中心轴在中心轴套内做回转运动。 可靠的翻转机构 双作用的转向油缸和内置的自动化方移位定位销，可精确转换，长筒翻转，在犁地的时候无需移位的后调节，贴标在拖拉机油缸发生泄漏或是没有压力的情况下，也无需在调节。 1） 大犁铧装置 大犁铧装置有犁尖、犁铲、犁颈板、犁臂、犁刷、撑条、调节丝杆组合、犁托、犁侧板组成。犁铧经过特殊热处理，特别牢固坚硬，犁铧的入土角度可调节，翻垡，碎土，覆盖性能好，阻力小。犁壁经过硬处理，独特高速曲面设计，高度抗磨损。 栅条犁体的栅条有厚壁，经过热处理的特制钢制成，可单个被更换。固定螺栓深度固定栅条，保证在长时间使用后还牢固不松动。高度的材料密度和牢固的固定保证抗冲击，抗磨损能力。 2 ）小犁铧装置 小犁铧能够保证平整的翻地效果，适合于多茬地，其工作深度可通过锁定销快速便捷的进行调整，工作深度调节的位置孔精确定位，保证了小犁铧的工作质量 3 ）限深运输轮 它可以在限深和运输两种功能之间方便转换，工作深度可以在无须提升轮子的情况下快捷通过锁定进行改变。在运输时被固定在中央位置。在运用限深运输轮时犁梁处于运输位置的中心。改变销钉位置的操作简单快捷，锁定销自动滑落到位。
