土豆收割机 4ULZ-170

拖拉机悬挂2行

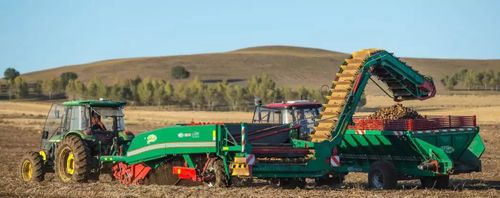

马铃薯联合收获机总体结构 4ULZ-170型马铃薯联合收获机，结构型式为牵引式。工作时，拖拉机牵引联合收获机行走，挖掘铲进行挖掘，同时仿形限深轮进行薯-土疏松与挖掘限深，挖掘后的薯土通过输送网筛进行薯-土分离与薯块输送，在薯块输送的过程中进行薯秧分离，薯-土、薯-秧分离后的干净马铃薯进入集薯输送装置，最后通过集薯输送装置将干净的马铃薯输送至运输车中，通过运输车将收获后的马铃薯转运走。该马铃薯联合收获机能实现马铃薯的一次性挖掘、薯-土分离、薯-秧分离、集中收集输送等作业，一次可收获两垄，作业效率达到0.33hm2/h以上，且损失少、破皮率低、伤薯轻、含杂少。其结构主要由机架、限深轮、薯土分离装置、清土除杂装置、非等距集薯装置、输送装置和液压系统等构成。
