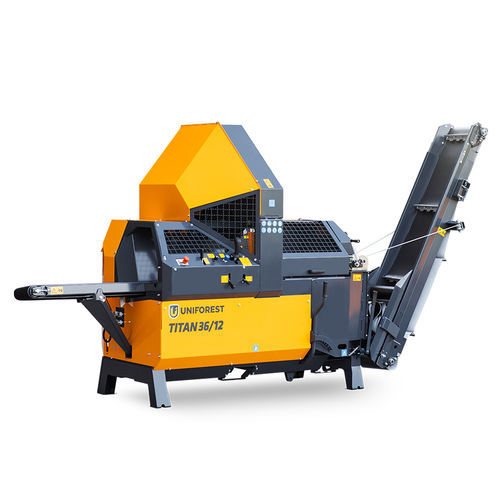

圆锯柴火处理机 TITAN 36/12

牵引式带传送带PTO驱动

概述
TITAN 36/12 是 TITAN 系列中最小且最快的柴火处理机，兼具紧凑设计与高生产率。提供拖车式汽油机版本，便于现场移动作业。850 mm 硬质合金圆锯可高效切割直径达 360 mm 的原木；标准 10 t 劈裂力（可选 12.5 t），BOOMSPEED 自动调节油缸速度，典型劈裂循环约 2.2 秒。

关于本机
紧凑、快速且多功能，TITAN 36/12 将机-液控制与人机友好设计结合。多种驱动选项（PTO、PTO + 电动机、汽油机）适用于拖拉机、固定电源或独立汽油动力；拖车版便于运输与现场作业。

标准配置

• BOOMSPEED
• 850 mm 圆锯（硬质合金）
• 10 t 劈裂力（标准）
• 5 m 伸缩出料输送机
• 输送带液压左右偏移 ±15°
• 劈裂油缸部分行程（半行程）
• 2/4、2/6 或 2/8 分裂刀
• 圆锯皮带传动离合杆

可选配置

• 劈裂力提升至 12.5 t
• 2/10 分裂刀（用于较软木材）
• 尾件挡板
• 加强型送料滚筒
• 一体式升降台
• 油冷却器

主要特点与组件
设备配备耐异物的 850 mm 硬质合金圆锯，具备高速切割能力。圆锯的进给和切割速度由液压控制。BOOMSPEED 采用双活塞油缸实现两段移动速度：低阻力通过时的高速度与对抗性木材的工作速度，可将劈裂周期缩短约 40%。

主要组件（产品页面亮点）

• 进料输送带 — 将原木平稳、可控地送入机器
• 液压原木稳定器 — 固定原木以实现精确切割
• 最大切割直径可达 360 mm（由 850 mm 锯片实现）
• 缓冲器用于将切割件可控落入劈裂通道
• 标准 10 t 劈裂力（可选提升至 12.5 t）
• 多种分裂刀选项（2/4、2/6、2/8 标配；2/10 可选）
• 短料使用的半行程启动
• 加强型送料滚筒（可选）以提升抓取力
• 尾件挡板（可选）防止最后一段原木翻倒
• 输送带位置可调 L/R ±15°
• 电源防护罩（防止 PTO 与电动机同时连接）
• 圆锯皮带传动离合杆

顶端控制面板 / 控件（热点）

• 劈裂油缸部分行程激活
• 劈裂油缸紧急停止
• 劈裂压力与控制压力表
• 电动机开/关开关（如配置）
• 整机紧急停止
• 圆锯进给速度调节
• 送料滚筒前进/后退（右/左）、劈裂（上）、夹紧与锯切（下）
• 原木前进/后退（上/下）
• 输送带速度调节
• 尾件挡板 开/关
• 圆锯皮带传动 离合/接合
• 出料输送机 伸出/收回
• 分裂刀 上/下
• 出料输送机 倾角调节

技术参数（摘要）
Model: CD | CD+E | TR GASOLINE
Drive: PTO (tractor drive) | PTO (tractor drive) / electric motor | petrol engine
Max. log diameter (mm): 360 | 360 | 360
Splitting force (kN / t): 100 / 10 (125 / 12.5 optional) | 100 / 10 (125 / 12.5 optional) | 100 / 10 (125 / 12.5 optional)
Log length (cm): 20 / 25 / 33 / 40 / 50 (available lengths) | same | same
Saw blade diameter (mm): 850 | 850 | 850
Electric motor power (kW): - | 11 | -
Recommended tractor power for drive (kW / hp): 15 / 20 | 15 / 20 | -
Recommended tractor power for transport (kW / hp): 45 / 60 | 45 / 60 | -
PTO speed (min-1): 420–490 | 420–490 | -
Linkage category: II | II | -
Operation: Mechanical-hydraulic | Mechanical-hydraulic | Mechanical-hydraulic
Oil capacity (l): 65 | 65 | 65
Conveyor belt offset left-right (°): 15 | 15 | 15
Conveyor belt width (mm): 330 | 330 | 330
Conveyor belt length (m): 5 | 5 | 5
Feed-in conveyor belt height (mm): 910 | 910 | 910
Feed-in conveyor belt length (mm): 1900 | 1900 | 1900
Width (mm): 2350 | 2350 | 3800
Depth (mm): 1150 | 1150 | 1900
Height (mm): 2500 | 2500 | 2500
Weight (kg): 950 | 1100 | 1100

技术规格

• 型号名称：TITAN 36/12
• 最大切割直径：360 mm（36 cm）
• 锯片直径：850 mm（硬质合金）
• 劈裂力：标准 10 t，选配 12.5 t
• 劈裂周期（BOOMSPEED）：典型 2.2 秒
• 输送：5 m 伸缩出料输送机；进料带长度 1900 mm；进料高度 910 mm；带宽 330 mm；侧向偏移 ±15°
• 驱动选项：PTO（拖拉机）、PTO + 电动机（CD+E）、汽油机（TR GASOLINE）
• 电动机选项（CD+E）：11 kW
• 操作：机械-液压控制，配有人体工学分布的操作件
• 油容：65 L
• 重量：约 950 kg（CD）至约 1100 kg（CD+E / TR GASOLINE）
