自动装载式拖车 TK-12

悬挂式双车轴用于草捆

概述
自装载方捆运输挂车 TK-12 用于快速拾取、运输和堆放方形草捆（稻草或干草）。特殊的拾取舌设计可在地块上抓取草捆并将其升至平台，液压卸载确保整齐堆放。TK-12 最大可装 12 捆，适配 185 马力及以上拖拉机，适用于农场的草捆作业。

概要
草捆数量：12
草捆尺寸（示例）：2.4 x 1.2 x 0.9 m
所需拖拉机功率：185 马力

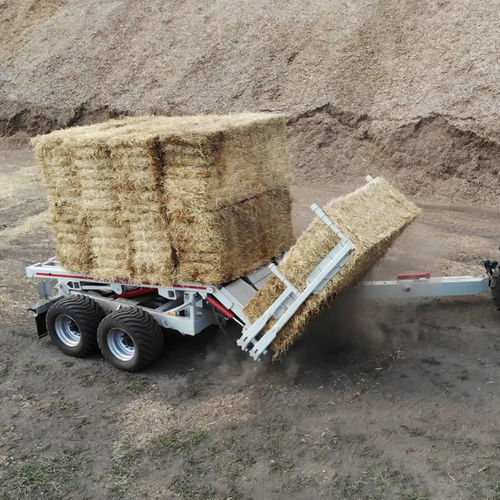

工作原理
TK-12 自装载草捆车用于在地块上拾取方形草捆、运输并在目的地储放。草捆由舌式机构抓取（两侧夹持并抬到平台）。该机的一项特点是可在平台上同时装载两捆方形草捆。
在平台上，草捆由输送装置向后推进，并由两根支柱固定；再次装载时支架会后退。
满载时在平整坚硬的地面上成堆卸载。所有操作由驾驶室内的操作者控制。

性能

• 产能 – 每小时 180 捆。
• 卸载一辆草捆卡车需 30–40 秒。

TK-12 标配

• 平衡悬挂，半轴 ADR 90×90（意大利） – 4 件。
• BKT 轮胎（印度）。
• Pronar 盘（波兰）。
• 机械支撑。
• 牵引环选项：40、50、90 mm Sharmuller（奥地利）。
• 12 伏电气系统。
• 驾驶室内操纵杆控制。
• 低维护液压系统。

基础配置技术参数
半挂式装载车 — TK-12
尺寸，m / 草捆数量：2.4×1.2×0.9 – 12 pcs；2.4×1.2×0.8 – 12 pcs；2.4×1.2×0.7 – 14 pcs
最大草捆重量，kg：1 360
载重能力，kg：舌部结构 – 2 000；平台 – 11 340
自重，kg — 8 350
满载重量，kg — 19 690
运输尺寸，mm — 长：8 730；宽：3 630；高：3 980
半轴：90×90 – 4 pcs
轮胎规格：550/45-22.5
所需拖拉机马力：185
*所有技术数据均不含附加设备。实际值允许偏差 ±2%。

技术规格

• 型号：TK-12
• 类型：自装载方捆运输挂车 / 半挂装载车
• 常见草捆数：12 pcs（取决于草捆尺寸）
• 支持草捆尺寸：2.4×1.2×0.9 m（通过容量变体支持其他尺寸）
• 最大草捆重量：1 360 kg
• 载重能力（舌部）：2 000 kg
• 载重能力（平台）：11 340 kg
• 自重：8 350 kg
• 总重（满载）：19 690 kg
• 运输长度：8 730 mm
• 运输宽度：3 630 mm
• 运输高度：3 980 mm
• 半轴：90×90（4 pcs）
• 轮胎规格：550/45-22.5
• 所需拖拉机功率：185 马力
