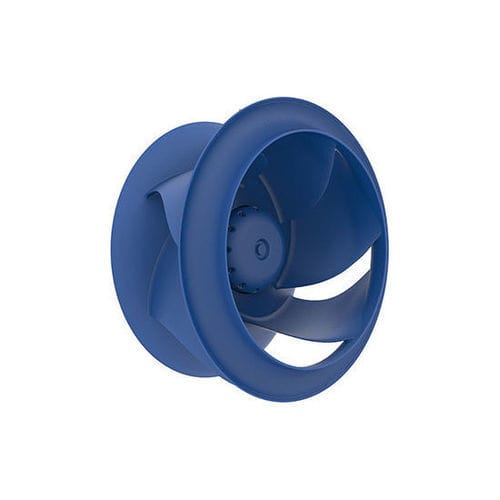

农用建筑通风风扇 ZAvblue2

空气循环离心

概述
ZAvblue2 是一款面向需要高系统效率和低噪声的通风与冷却系统的紧凑型离心风机系列。采用 ECblue 电机技术与仿生优化叶轮并配大进风口，系统效率可超过 70%，与上一代相比噪声降低可达 3 dB，从而在能耗降低的同时实现更高风量。

ZApilotXL 性能模块
ZAvblue2 可配置 ZApilotXL 性能模块。其与 GR 模块具有相同安装尺寸，可实现无需大改动的直接替换（drop-in）。配备 ZApilotXL 后，整体效率可提升约 7%，适用于大风量应用场景。

特性

• 系统效率最高可达 70.1%（配 ZApilotXL 时最高 74.4%）
• ECblue 外转子电机技术，带集成控制器
• 仿生优化叶轮与加大进风口，提供以风量为导向的出风特性
• 极致紧凑的结构，适合受限安装空间
• 在提升输送量的同时降低能耗
• 较上一代噪声降低可达 –3 dB

产品规格
ZAvblue2 最新一代自由运行叶轮，6 片后弯 3D 轮廓叶片。叶轮材质：高性能复合材料。可选镀锌钢板制进气导管。叶轮直径：250、280、315、355、400、450、500、560、630 mm。自由吹出风量最高约 23,000 m³/h；最大静压提升可达 1,600 Pa。支持紧凑安装；配合 ZApilotXL 可提升大风量场景下的性能。

属性与特殊功能
3D 轮廓叶片、旋转扩压器和对角出风相结合，提供高风量、高叶轮效率与低声 Level。该设计适用于受限安装空间中的大流量应用。

电机方案

• 外转子电机：ECblue 技术，带与风机匹配的集成控制器

技术规格

• 型号 / 系列：ZAvblue2
• 叶轮类型：自由运行叶轮，6 片后弯 3D 轮廓叶片
• 叶轮材料：高性能复合材料
• 进气导管选项：镀锌钢板
• 可用叶轮尺寸：250 mm、280 mm、315 mm、355 mm、400 mm、450 mm、500 mm、560 mm、630 mm
• 风量（自由吹出）：最高约 23,000 m³/h
• 最大静压提升：最高 1,600 Pa
• 系统效率：最高 70.1%（配 ZApilotXL 时最高 74.4%）
• ZApilotXL 效率增益：最高约 7%
• 声学改善：较上一代最高可达 –3 dB
• 设计亮点：优化进气口、旋转扩压器、对角出风、以风量为导向的出风特性
• 安装：极致紧凑的设计，适用于受限空间；与 GR 模块安装尺寸相同，可直接替换（兼容 ZApilotXL）
• 电机技术：ECblue 外转子电机，带集成控制器
• 典型应用：通风与冷却系统、噪声敏感场合、热泵、住宅换气、数据中心、设备冷却、压缩机、包装与生产机械、洁净室工作站
