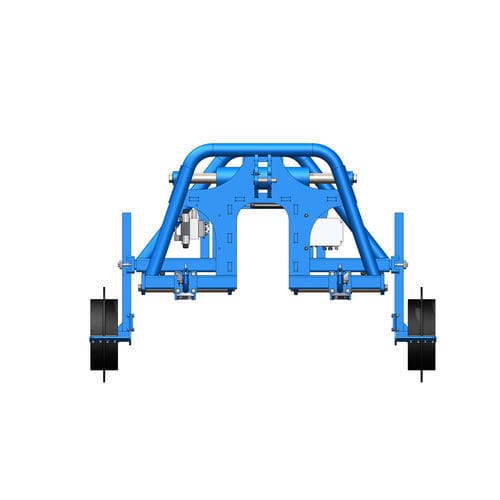

中耕机侧移器 SS300

液压

概述
SS300 是一款用于拖拉机的电液侧移器（translateur），用于引导并横向定位悬挂作业器具。支持 PTO 轴通过，采用管状主结构，实现强度与紧凑体积的结合。

多种应用 :

• 播种前：引导整地工具（震动器、耕作机、旋耕机、喷雾机等）。
• 播种/移栽：精确放置种子或秧苗。
• 出苗前：靠近作物行的作业。
• 生长期：锄草、除草、培土、在密植覆盖下喷施。
• 收获时的作业。

特点
支持 PTO 轴通过
坚固

• 管状/圆管主结构，兼顾强度和紧凑性。
• 超大导向缸与两个自调心衬套，保证平稳侧向位移。

紧凑

• 前后挂接中心距减至最小，以优化挂接器具的导向。
• 较低的高度改善对挂接器具的可见性。

轻量

• 圆管主结构在保证强度的同时占用最小空间。

多功能

• 中央开口可用于 PTO 轴通过及摄像头安装。
• 稳定盘的轨距可在 1.50–2.25 m 无级调节。
• 机器侧挂接可适配多种设备类型。
• 可选引导系统：超声波、摄像头、行传感器、RTK、操纵杆。
• 液压系统可配置为闭式回路或负载感应（load-sensing）。

外观

• 流畅的线条与通透的结构，便于观察与维护。
• 喷砂、金属化处理后喷涂两层粉末涂层以保证耐久性。
• 友好的车载控制单元。

组成
标准配置 :

• 带受控上缸的侧移机构，两个自调心衬套在镀铬杆上自由滑动。
• 三点联接：拖拉机侧类别 2；机器侧自动类别 3。
• 稳定盘轨距可调 1.50–2.25 m。
• 支撑架。

可选配置 :

• 操纵杆（Joystick）
• 带 OPUS 车载盒的超声波传感器
• 行传感器
• 带刮刀的肩部稳定盘
• 液压负载移动稳定盘
• 速度传感器

工作原理

• 工具位置由所选引导技术检测（超声、摄像、行传感器、RTK 等）。
• 控制单元接收并解析传感器数据。
• 通过车载显示将运动命令传递给电磁阀，驱动侧移动作。
• 当工具抬起时，侧移自动回中。
• 车载控制单元提供状态显示、参数调整及故障信息。

OPUS 车载显示

• 显示信息：侧移位置；工具状态（降/举）；侧移响应性；若安装速度传感器则显示部分/总工作面积。
• 可控项：改变侧移位置；调整响应性；修改一系列技术参数。

维护

• 润滑自调心衬套，定期检查液压连接。

技术规格

• 型号：SS300
• PTO 通道：中央开口用于万向轴通过及摄像头安装
• 结构：管状 / 圆管
• 导向：超大导向缸与两个自调心衬套
• 侧移：受控上缸，底部衬套在镀铬杆上滑动
• 挂接间距：前/后中心距最小化
• 高度：降低以提升器具可见性
• 稳定盘：轨距可调 1.50–2.25 m；可选刮刀或液压负载移动
• 联接：类别 2（拖拉机侧）；类别 3 自动（机器侧）
• 液压：闭式回路或负载感应
• 表面处理：喷砂、金属化处理，喷涂两层粉末涂层
• 选件：操纵杆、带 OPUS 的超声波传感器、行传感器、速度传感器
