深度传感器 OBLÒ

产品

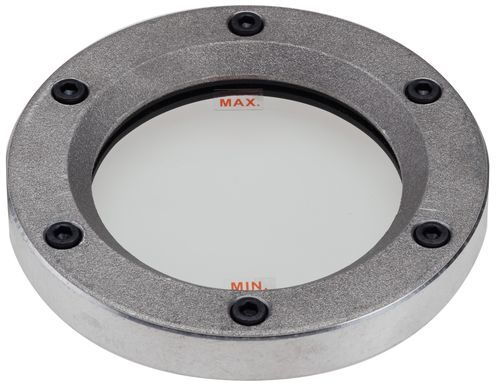

检视窗或液位观察孔 Ø 148，适用于油箱和容器的目视检查。

描述
由铝合金（无表面处理）制造，配钢化玻璃视窗。随附橡胶垫圈、固定螺钉和O型密封圈。

随附

• 橡胶垫圈
• 固定螺钉
• O型密封圈

安装

• 所需中心孔：Ø 148 mm
• 8 个 M6 螺纹孔，按 45° 在直径 180 mm 的圆周上布置
• 容器最小板厚：5 mm

使用条件
最大压力：3 bar
工作温度：-20°C 至 +100°C

表面处理
可按要求提供阳极氧化处理

技术表
类型 | 代码 | v | d | i | s | 重量 (g)
OBLÒ | 1OBLO40A | Ø 148 | Ø 202 | Ø 180 | 21.5 | 1152

技术规格

• 类型：OBLÒ
• 代码：1OBLO40A
• v（标称开孔）：Ø 148
• d（外径）：Ø 202
• i（安装直径 / 螺栓圆）：Ø 180
• s（厚度）：21.5
• 重量：1152 g
• 材质：铝合金（无表面处理）
• 视窗：钢化玻璃
• 随附：橡胶垫圈、固定螺钉、O 型密封圈
• 安装要求：中心孔 Ø 148 mm + 8 × M6 于螺栓圆 Ø 180 mm
• 容器最小板厚：5 mm
• 最大压力：3 bar
• 工作温度范围：-20°C 至 +100°C
• 表面处理：可按要求提供阳极氧化
