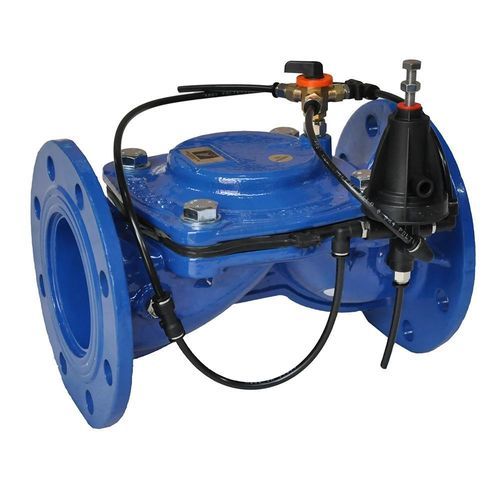

灌溉阀门 IM-SP3PP

液压手动不锈钢

IM-SP3PP 维压阀用于在上游维持预设的最小压力：当上游压力低于设定值时阀门关闭，超过设定值时阀门打开。适用于需要压力控制与液压平衡的工业流体系统。

工作原理：
阀门由 3 路液压先导（型号 SP3PP）控制，先导根据上游压力调节膜片开启度。先导向阀门控制腔充液或排液以维持上游最小压力，平衡流量和压力的变化。当上游压力等于或低于设定压力时阀门完全关闭；当上游压力超过设定值时阀门完全打开。3 路手动控制（型号 CM4V）可实现不依赖先导的手动全开/全闭。

技术参数：

• 阀门类型：液压，三通
• 先导：型号 SP3PP
• 压力调节范围：
  • 灰弹簧：0.2 ÷ 1.5 bar
  • 白弹簧：0.6 ÷ 3.0 bar
  • 红弹簧（标准）：1.0 ÷ 5.5 bar
  • 黑弹簧：2.0 ÷ 9.0 bar
• 材料：
  • 先导本体：增强尼龙
  • 盖体：增强尼龙
  • 手动控制（型号 CM4V）：黄铜，配不锈钢球和特氟龙阀座
• 连接：
  • 手动控制本体：Ø1/4" M BSP
  • 开/关/自动：Ø1/8" F BSP

典型应用：

• 维持上游最小压力并实现液压平衡
• 灌溉系统、供水网络及工业装置中的流量和压力控制

安装与维护说明：
安装时确保可进入先导与手动控制以便调试和检查。验证介质兼容性并采用过滤以保护先导组件。建议定期检查密封件及先导工作状态以确保压力调节正常。
