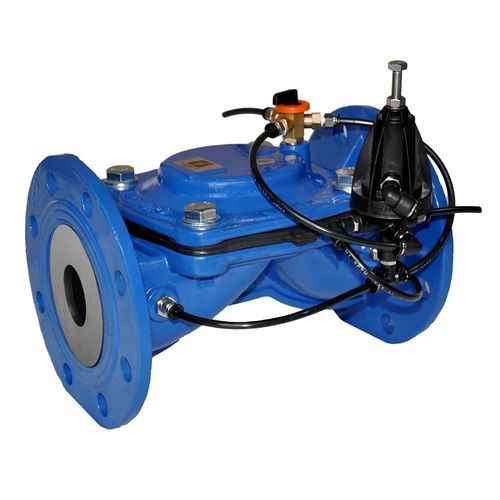

控制阀门 IM-QP3B

调节灌溉液压

IM-QP3B 流量控制阀为自动调节阀，设计用于将流量限制在预设的最大值内，可在灌溉和给水系统中对水流进行精确控制，防止超过预定限制。

工作原理：
该阀由一体三通差压先导（型号 QP3B）控制，根据瞬时流量调节膜片开度。先导根据水通过校准孔时产生的差压对阀室进行充填或排放。孔径决定要限制的最大流量，而先导允许进行微调。当流量需求超过设定限制时，先导使阀部分关闭以恢复预设流量；当需求低于限制时，阀完全开启。

特性 / 技术参数：

• 先导型号： QP3B
• 公称压力 (PN)： PN16
• 流量调节范围：
  • 弹簧：2.0 ÷ 15.0 mH2O
• 材料：
  • 先导本体： 黄铜
  • 盖板： 黄铜
  • 接头： 特氟龙
  • 球体： 不锈钢
• 连接：
  • 本体：5 x Ø1/8" F
  • 手动控制：Ø1/4" M BSP（本体），Ø1/8" F BSP（开/关/自动）
