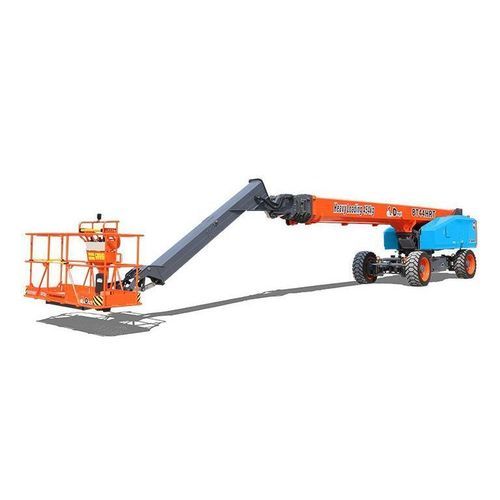

自走式空中平台 BT44HRT

电动四轮驱动

产品概述

• 由 TEUPEN 开发，DINGLI 的德国研发中心；
• 横向与纵向模块化设计，全系列 85% 零部件通用；电动/柴油/混合动力型号基于同一平台开发；
• 专利的一键就地车轴展开创新，四轮驱动与转向；可在狭小空间内任意展开与收回车轴；
• 与同类产品相比，作业效率提升可达 40%；
• Cat3 安全架构，电子控制软硬件全冗余；
• 副臂（jib）动作 230°，可挂回以适应标准集装箱运输；
• 配备 360V 150–180Ah 模块化高压电池，及通用型增程器，外部无电源时为电池充电。

尺寸
最大作业高度：44.44m / 146ft
最大平台高度：42.44m / 139ft 3in
最大工作范围(+0.6m)：25.60m / 83ft 12in
平台最大延伸：25.00m / 82ft
最大越顶净空： /
最大向下探测深度： /
总体长度（收起）：17.00m / 55ft 9in
总体宽度（轴展开）：4.17m / 13ft 8in
总体宽度（轴收起）：2.44m / 8ft
总体高度（收起）：2.83m / 9ft 3in
运输尺寸（长×宽×高）：11.92m×2.44m×2.83m / 39ft 2in×8ft×9ft 3in
平台尺寸（长×宽）：2.44m×0.91m / 8ft×2ft 11in
平台高度： /
回转台外廓（轴展开）：1.39m / 4ft 7in
回转台外廓（轴收起）：2.28m / 7ft 6in
离地间隙（收起/升起）：0.40m / 1ft 4in
轴距（轴展开）：4.07m / 13ft 4in
轴距（轴收起）：4.27m / 14ft
轮胎：445/50/D710

性能
S.W.L（无限制/受限）：300kg/454kg / 661lb/1000lb
最大载人：3
爬坡能力：0.45
行驶速度（收起）：≯ 6.0km/h / ≯ 3.73mph
行驶速度（升起）：≯ 1.1km/h / ≯ 0.68mph
最大工作倾斜（X/Y）：5°/5°
回转台旋转：360° 连续
平台旋转：180°
副臂动作：230°
主臂最大角度：75°
转弯半径 - 轴展开（内/外）：2.99m/5.41m / 9ft 10in/17ft 9in
转弯半径 - 轴收起（内/外）：8.27m/10.85m / 27ft 1in/35ft 7in

重量
整备质量：23000kg / 50706lb

动力
柴油发动机： /
增程发动机：Kubota D1105 / 18.2kW
柴油箱：100L / 26gal
液压油箱：230L / 60gal
应急电源系统：12V
锂电池：358.4V / 173Ah
充电器：358.4V / 32A
泵电机：360VDC / 30kW

技术规格

• 型号：BT44HRT
• 系列：T Series
• 最大作业高度：44.44m / 146ft
• 最大平台高度：42.44m / 139ft 3in
• 最大外伸：25.60m（工作范围 +0.6m） / 83ft 12in
• 平台承载（S.W.L）：300kg（无限制） / 454kg（受限）
• 最大载人：3
• 整备质量：23000kg
• 车轴扩展/收缩功能：专利一键就地车轴展开，配合四轮驱动与转向
• 副臂动作：230°（可挂回以适应集装箱运输）
• 电池：358.4V / 173Ah 锂电；可选 360V 150–180Ah 模块化电池并配通用增程器
• 增程器发动机：Kubota D1105（18.2kW）
• 行驶速度（收起）：最高 6.0 km/h
• 回转台旋转：360° 连续
