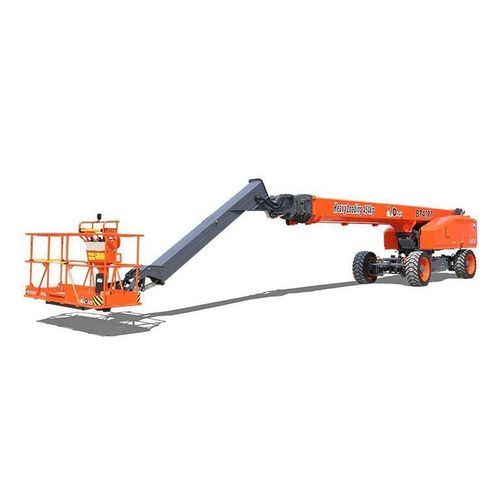

自走式空中平台 BT41RT

电动四轮驱动

概述

• 由 TEUPEN 开发，DINGLI 的德国研发中心。
• 水平和垂直模块化设计，整机 85% 零部件通用；电动/柴油/混合动力车型基于同一平台开发。
• 专利一键原位轴距伸缩，四轮驱动与四轮转向；可在狭窄空间内自由伸缩车轴。
• 伸缩臂可 230° 转动，支持挂回固定以适应标准集装箱运输。
• Cat3 安全架构，电子控制软硬件冗余设计。
• 配备 Deutz TD2.9 L4 柴油发动机，55.4 kW；爬坡能力最高可达 45%。

产品类型

• T Series
• 型号：BT41RT

产品参数
尺寸
最大作业高度：41.54m / 136ft 3in
最大平台高度：39.54m / 129ft 9in
最大工作半径（+0.6m）：24.10m / 79ft 1in
平台最大伸展：23.50m / 77ft 1in
整机长度（收起）：16.50m / 54ft 2in
整机宽度（轴扩展）：4.17m / 13ft 8in
整机宽度（轴收起）：2.44m / 8ft
整机高度（收起）：2.83m / 9ft 3in
运输尺寸（长×宽×高）：11.17m×2.44m×2.83m / 36ft 8in×8ft×9ft 3in
平台尺寸（长×宽）：2.44m×0.91m / 8ft×2ft 12in
回转尾部（轴扩展/收起）：1.39m / 2.28m
离地间隙（收起/升起）：0.40m / 1ft 4in
轴距（轴扩展/收起）：4.07m / 4.27m
轮胎：445/50/D710

性能
额定载荷（无限制/受限）：300kg / 454kg（661lb / 1000lb）
最大载人：3 人
爬坡能力：45%
行驶速度（收起）：≤ 6.0 km/h / ≤ 3.73 mph
行驶速度（升起）：≤ 1.1 km/h / ≤ 0.68 mph
最大作业倾角（X/Y）：5° / 5°
回转台旋转：360° 连续
平台旋转：180°
伸缩臂动作：230°
主臂最大角度：75°
转弯半径 - 轴扩展（内/外）：2.99m / 5.41m
转弯半径 - 轴收起（内/外）：8.27m / 10.85m

重量
整机重量：21300 kg / 46958 lb

动力
柴油发动机：Deutz TD2.9 L4 — 55.4 kW
油箱：150 L / 39 gal
液压箱：230 L / 60 gal
应急电源：12V

技术参数

• 型号：BT41RT (T Series)
• 最大作业高度：41.54 m
• 最大平台高度：39.54 m
• 最大工作半径 (+0.6m)：24.10 m
• 平台最大伸展：23.50 m
• 整机长度（收起）：16.50 m
• 整机宽度（轴扩展/收起）：4.17 m / 2.44 m
• 整机高度（收起）：2.83 m
• 运输尺寸：11.17 m × 2.44 m × 2.83 m
• 平台尺寸：2.44 m × 0.91 m
• 回转尾部（扩展/收起）：1.39 m / 2.28 m
• 离地间隙（收起/升起）：0.40 m
• 轴距（扩展/收起）：4.07 m / 4.27 m
• 轮胎：445/50/D710
• 额定载荷（无限制/受限）：300 kg / 454 kg
• 最大载人：3 人
• 爬坡能力：45%
• 行驶速度（收起/升起）：≤ 6.0 km/h / ≤ 1.1 km/h
• 回转台旋转：360° 连续；平台旋转：180°
• 伸缩臂动作：230°；主臂最大角度：75°
• 整机重量：21300 kg
• 柴油发动机：Deutz TD2.9 L4, 55.4 kW
• 柴油箱容量：150 L；液压箱容量：230 L
• 应急电源：12V
