电动阀门 HM-C-EL灌溉液压手动
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 应用
- 灌溉
- 驱动类型
- 液压, 手动, 电动
- 材料
- 尼龙, 不锈钢, 铸铁
- 防护指数
- 加固型
- 其他特性
- 螺纹, 双通
- 通径
最少: 80 mm
(3.15 in)最多: 300 mm
(11.811 in)
产品介绍
概述
适用场景
主要特性
标准符合性
技术规格
文档
维护与选件

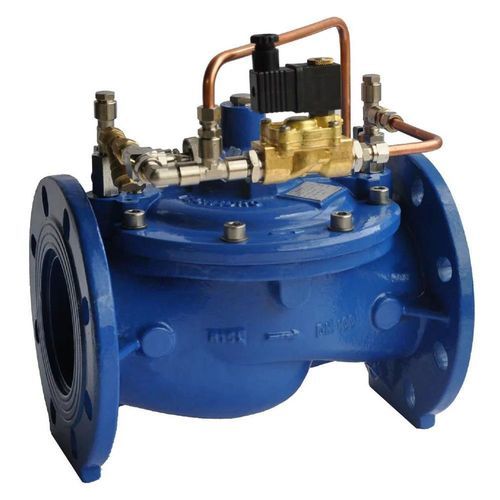

- Hydromodul-C Electric 是一款电磁驱动的膜式液压控制阀，适用于灌溉、输水和水利工程。设计以低压损、抗汽蚀和灵活的先导回路配置为目标。
适用场景
- 灌溉系统、市政输水、饮用水分配及工业给水系统，适用于需要可靠压力控制和抗汽蚀保护的场合。
主要特性
- 水动力学球型流道，无滞留腔（低压损）
- 标准阀体：球墨铸铁 GS500/GGG50（可按要求提供碳钢阀体）
- 200°C 固化聚酯粉末喷涂，最小厚度 250 μm
- 柱塞轴全导向，导向件与密封座独立
- 柱塞盘和阀座节段设计以降低汽蚀风险；可选可拆卸不锈钢阀座以增强抗汽蚀能力
- 无障碍全通径设计；关闭通道无辐条或格栅，减少堵塞并简化维护
- 可选装耗散笼式阀芯，无需改动阀体即可消散更高压力并稳定开度
- 阀杆与回位弹簧为不锈钢材质，回位弹簧位于流道之外以避免额外湍流和堵塞
- 尼龙增强Buna-N隔膜与抗磨聚氨酯柱塞密封
- 所有压力或控制连接均布置于阀盖上，便于操作与维护
- 标配主功能压力表用于先导校准；可按需选配额外压力表
- 阀底可选排水塞以便在冻害情况下完全排水
标准符合性
- 法兰到法兰尺寸：UNI-EN 558-1，DIN 3202 系列 F5
- 法兰钻孔：ISO PN10-16；可按要求兼容 ANSI 150-300
- 符合饮用水使用要求：DM174 / GU166 / DE98/83CE
技术规格
- 商用名称：Hydromodul-C
- 阀体材料：球墨铸铁 GS500/GGG50（可按要求提供碳钢）
- 保护涂层：聚酯粉末喷涂，200°C 固化，最小 250 μm
- 阀座选项：标准阀座；可拆卸不锈钢阀座用于抗汽蚀
- 隔膜：尼龙增强 Buna-N
- 柱塞密封：抗磨聚氨酯
- 阀杆和弹簧：不锈钢（回位弹簧位于流路外）
- 通径：无障碍全通径
- 维护：无需从管道拆卸即可访问内部部件；运行中可对先导回路维护
- 先导表：标配主功能压力表用于校准（可选额外表）
文档
- 技术资料：HM-C-EL-ITA_ENG-v02.pdf（1.52 MB）
维护与选件
- 便于维护的设计，可在不拆卸阀体的情况下访问内部零件；先导回路可在工作状态下维护
- 可选件：可拆卸不锈钢阀座、耗散笼式阀芯、排水塞、额外压力表
