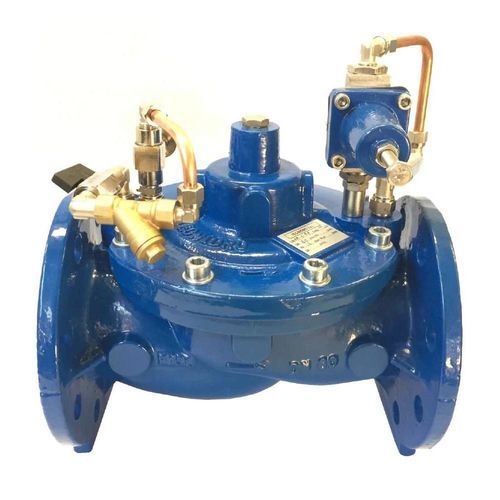

灌溉阀门 HM-C-RP2M

手动尼龙不锈钢

Hydromodul-C 减压阀为先导式控制阀，旨在在供水系统和灌溉系统中降低并稳定下游压力。该阀结合了低压损的截止阀体，并提供抗空化和线路内维护的可选项。

主要特性

• 具有良好水动力特性的截止阀体，无滞留腔，降低压损。
• 全开无障碍通道（无辐条或格栅），减少堵塞并简化维护。
• 柱塞轴全导向；导向与阀座分离；柱塞与阀座截面专为降低空化风险设计。
• 可选可拆卸不锈钢阀座以提高抗空化能力。
• 可选能量耗散式笼式阀芯，可在不改动阀体的情况下安装，用于耗散更高压降并稳定开度。
• 回位弹簧置于流路之外，避免额外湍流和堵塞。
• 便于维护的设计：无需拆卸阀体即可接触内部部件；先导回路可在阀运行时维护；所有压力/控制接口均在阀盖上。
• 阀底可加装排水塞以实现完全排水（适用于冻害条件）。
• 包含用于先导校准的主压力表；可按需提供附加压力表。
• 通过简单修改先导回路可改变或扩展阀功能。

技术参数

• 标准阀体材料：球墨铸铁 GS500 / GGG50（可按需提供碳钢铸件）。
• 涂层：200°C 烘箱聚酯粉末喷涂，最小保证膜厚 250 μm。
• 轴和回位弹簧：不锈钢。
• 阀盖紧固件：不锈钢螺栓。
• 隔膜：尼龙增强型 Buna-N。
• 柱塞密封盘：抗磨损聚氨酯。
• 法兰中心距标准：UNI-EN 558-1，DIN 3202 系列 F5。
• 法兰钻孔：ISO PN10-16；可按需兼容 ANSI 150-300。
• 符合用于饮用水的适用性要求 (DM174 / GU166 / DE98/83CE)。

适用场景

• 灌溉系统
• 市政供水及水务工程
• 工业给水网络

维护与选项

• 无需拆卸阀体即可进行在线维护。
• 先导回路可在阀运行时维护。
• 可拆卸不锈钢阀座和耗散笼为高压降工况的可选件。
• 冻害条件下用于完全排水的排水塞。
• 按需提供附加压力表和法兰钻孔定制。

文档

• 数据表：HM-C-RP2M-ITA_ENG-v02.pdf（1.66 MB）— 包含尺寸、材料和性能曲线的技术资料。
