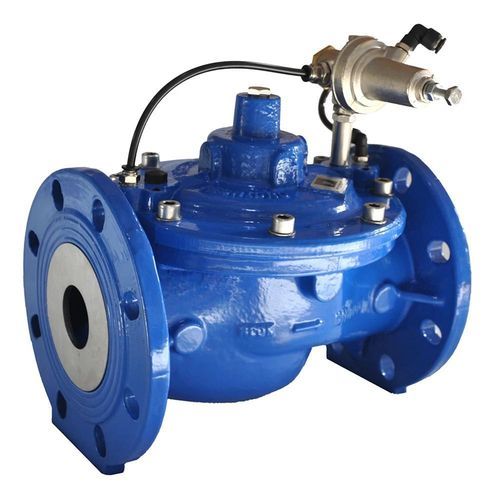

控制阀门 HM-C-QP2X

灌溉手动不锈钢

Hydromodul-C 流量控制阀为灌溉、给排水工程及工业应用而设计的流量调节阀。该阀具有低压损、抗汽蚀及便于维护的设计。阀体为球形（globe）型，具有良好的水力性能并便于内部零件的检修与更换。

主要特点与设计要点：

• 高水力性能的globe型阀体截面，无滞留区（低压损设计）；
• 标准呈现为球墨铸铁 GS500/GGG50；可按要求提供碳钢材质；
• 200°C 烘烤聚酯粉末喷涂，最小保证涂层厚度 250 μm；
• 阀芯轴完全导向；
• 阀芯盘和阀座具有特殊截面以降低汽蚀风险；
• 阀芯轴导向与密封座相互独立；
• 可选可拆卸不锈钢阀座，以提高抗汽蚀性能；
• 畅通无阻的全通径设计；
• 关闭通道处无辐条或格栅，降低维护与堵塞风险；
• 可选安装耗散笼式阀芯而无需改动阀体，用于耗散更高压力并稳定阀门开启；
• 阀轴和回位弹簧为不锈钢材质；
• 回位弹簧不位于流道内，以避免额外湍流和堵塞；
• 盖板与阀体主件的紧固螺栓为不锈钢；
• 尼龙增强型 Buna-N 隔膜；
• 防磨聚氨酯阀芯密封盘；
• 易于维护的结构设计，可在不拆卸管路的情况下便捷访问内部部件；
• 便于维护的配置：主阀体与控制回路之间无任何连接；所有压力/控制连接仅布置于阀盖上；
• 在阀门运转时亦可对先导回路进行维护操作；
• 阀体底部可选放水塞，以便冻害时完全排水；
• 包含用于先导校准的主功能压力表；可按需提供额外压力表；
• 通过简单修改先导回路即可改变或扩展阀门功能。

标准符合性：

• 法兰到法兰：UNI-EN 558-1，DIN 3202 F5 系列。
• 法兰钻孔：ISO PN10-16；可按要求兼容 ANSI 150-300。
• 符合饮用水使用要求：DM174 / GU166 / DE98/83CE。

特性 / 技术参数：

• Brand: Tecnidro
• 商用型号：Hydromodul-C
• 适用场景：灌溉；给排水工程；工业
• 功能：流量控制阀（globe型阀体，畅通无阻的全通径）
• 资料：技术数据表（PDF）可用
