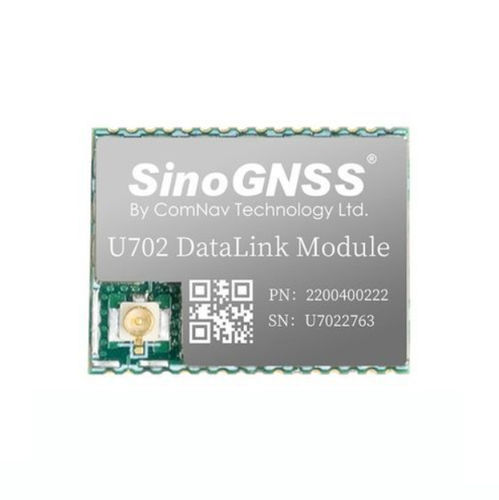

GNSS模块 U702

简介
U702 数据链路模块是一款采用 LoRa（CSS）调制的 SMD RX/TX 无线模块。其 17×22×3 mm 的紧凑体积和低电源电压使其适合集成到 GNSS 及其他需要远距离低功耗数据链路的嵌入式系统中。

特点

• LoRa 协议（CSS 调制）
• 可选频段：410–470 MHz / 863–870 MHz / 902–928 MHz
• 表面贴装（SMD）设计，体积小
• 支持跳频
• 工作范围约 0.8–1.5 km（视环境而定）
• 低供电电压：+3.3–3.6 V DC

亮点

• 长距离、低功耗的无线链路，具备高接收灵敏度，可在干扰环境中实现可靠通信
• 紧凑的 SMD 封装（17×22×3 mm，5 g），便于集成到 GNSS 产品及其他嵌入式设备
• 多种发射功率选项（0.025 W / 0.1 W / 0.5 W）及跳频功能以提高链路鲁棒性

产品参数（摘要）

• 频率范围：410–470 MHz / 863–870 MHz / 902–928 MHz
• 工作模式：半双工
• 频率稳定度：±1.5 ppm
• 调制：CSS（LoRa）
• 空中速率：500 / 11000 / 12500 / 15500 / 18000 bps
• 协议类型：LoRa
• 尺寸（含连接器）：17 × 22 × 3 mm
• 重量：5 g
• 电源：+3.3 V 至 +3.6 V DC
• 发射电流：< 0.2 A
• 接收电流：50 mA
• 发射功率选项：0.025 W、0.1 W、0.5 W
• I/O 接口：LGA 2×16 引脚，间距 1.27 mm
• DTE/DCE 接口：2× LVCMOS 3.3 V
• 天线接口：IPEX 母头
• 工作范围：约 0.8–1.5 km（取决于环境和配置）

技术规格

• 频率稳定度：1.5 ppm
• 调制系统：CSS（LoRa）
• 空中接口速率：500、11000、12500、15500、18000 bps
• 电源：+3.3–3.6 V DC
• 发射电流：< 0.2 A
• 接收电流：50 mA
• 发射功率选项：0.025 W / 0.1 W / 0.5 W
• 接口：LGA 2×16 引脚（1.27 mm）、2× LVCMOS 3.3 V、IPEX 天线（母头）
• 尺寸：17 × 22 × 3 mm
• 重量：5 g
