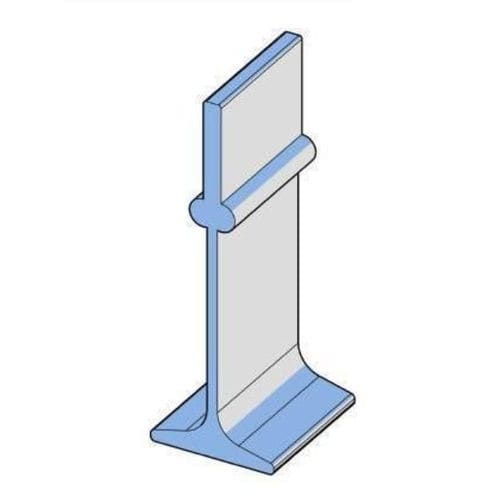

养猪建筑楼板梁 PRF-PIG-0044-127-06-00

产品概述
RABDION GFRP 标准地板梁为拉挤成型结构型材，专为养猪舍的产房、育成和育肥地板下部结构设计。该产品已通过 EN 13706 Grade E23 认证，在浅坑和深坑环境下均能在较大跨距上提供高承载力和极小挠度。与标准塑料格栅板和模块化地板系统兼容，对氨、粪便酸及清洗化学品完全免疫。凭借在北美、欧洲及全球市场 35 年以上的现场可靠性，RABDION 地板梁可消除传统钢或混凝土支撑的锈蚀、结构失效及生物安全风险。

主要特性

• EN 13706 E23 性能等级
• 对强腐蚀性化学品及废弃物介质（氨、粪便酸、清洗剂）具有免疫性
• 提升生物安全性和表面卫生
• 适用较大净跨；适配浅坑与深坑安装
• 非导电：提高热舒适性并具电绝缘性
• 与标准格栅板及模块化系统通用兼容

截面几何
PROPERTY | NOMINAL | TOLERANCE +/- | UNIT
Height | 127.00 | 0.635 | mm
Width | 44.00 | 0.220 | mm
Top Thickness | 6.35 | 0.350 | mm
Bottom | 3.75 | 0.200 | mm

截面性能
PROPERTY | VALUE | UNIT
Second Moment of Area Ix | 40149.22 | mm^4
Second Moment of Area Iy | 1781805.84 | mm^4
Section Area | 949.41 | mm^2

载荷表
Span mm | Deflection mm | Recommended UDL kg/m | Max UDL kg/sqm at spacing of 400 mm | Max UDL kg/sqm at spacing of 600 mm | Max UDL kg/sqm at spacing of 800 mm
1500 | 10 | 750 | 4688 | 2083 | 1175
2000 | 13 | 310 | 1938 | 861 | 486
2400 | 16 | 186 | 1163 | 517 | 291
3000 | 20 | 94 | 588 | 261 | 147
3500 | 23 | 58 | 364 | 162 | 91

特性 / 技术规格

• 商品名称: GFRP Standard Floor Beam
• 制造商 / 品牌: RABDION
• 产品代码 (CN): PRF-PIG-0044-127-06-00
• 重量: 1887 gr/m
• 认证: EN 13706 Grade E23
• 标准合规: EN 13706 E23、ASTM 指南；RoHS 合规树脂基体
• 应用: 产房、育成和育肥地板下部结构
• 兼容性: 标准塑料格栅板和模块化地板系统
• 耐化学性: 对氨、粪便酸和清洗化学品免疫
• 设计优点: 高承载力、最小挠度、较大净跨、适应浅/深坑、多功能、非导电
• 现场可靠性: 全球市场 35+ 年
• 截面几何与性能: 见上方 截面几何 与 截面性能 模块
