养猪建筑楼板梁 PRF-PIG-0044-076-06-00

产品描述
RABDION 玻璃钢(GFRP)标准地梁为拉挤成型结构型材，专为生猪产床、育肥和后期饲养房地板下部结构设计。符合 EN 13706 E23 级别，在浅坑和深坑环境中于较大跨距下提供高承载力与低挠度。非金属材质提供热舒适性和电绝缘性能，同时消除了钢或混凝土支撑的腐蚀风险。

主要特性

• EN 13706 E23 性能等级。
• 耐氨气、粪便酸及常用清洗化学品。
• 相较金属或混凝土支撑具有更好的生物安全性和表面卫生特性。
• 适用于浅坑和深坑系统的较大净跨。
• 非导电材料为畜禽提供热舒适性。
• 与标准塑料格板和模块化地板系统兼容。

产品标识与重量
参考编号：PRF-PIG-0044-076-06-00
重量：1560 gr/m

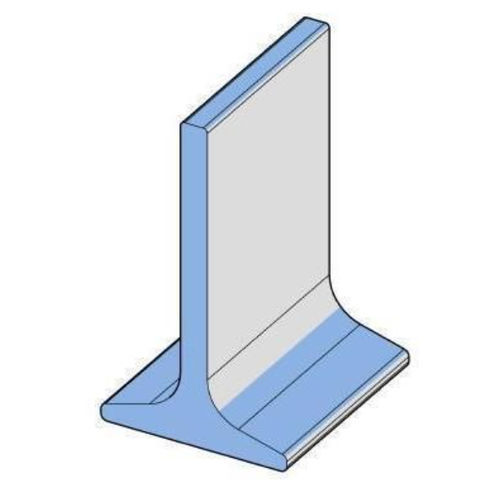

截面几何
PROPERTY - NOMINAL - TOLERANCE +/- - UNIT
Height - 76.20 - 0.381 - mm
Width - 44.00 - 0.220 - mm
Top Thickness - 6.35 - 0.350 - mm
Bottom - (not specified) - (not specified) - (not specified)

截面性能
PROPERTY - VALUE - UNIT
Second Moment of Area Ix - 39108.30 - mm^4
Second Moment of Area Iy - 433203.19 - mm^4
Section Area - 745.63 - mm^2

载荷表（部分跨距）
Span mm - Deflection mm - Recommended UDL kg/m - Max UDL kg/sqm at spacing of 400 mm - Max UDL kg/sqm at spacing of 600 mm - Max UDL kg/sqm at spacing of 800 mm
1500 - 10 - 181 - 1131 - 503 - ND
2000 - 13 - 75 - 466 - 207 - ND
2400 - 16 - 44 - 276 - 123 - ND
3000 - 20 - 23 - 141 - 63 - ND
3500 - 23 - 14 - 88 - 39 - ND

认证与标准
在 ISO 9001:2015 认证工厂生产。按 EN 13706 与 ASTM 指南制造。树脂基体符合 RoHS 要求。提供 STEP 和 TDS 文件以供设计参考。

兼容性与应用说明
设计用于与标准塑料格板和模块化地板系统集成，适用于产房、育肥和后期饲养的地板下部结构。作为钢或混凝土支撑的无腐蚀替代方案，可提高冲洗耐久性并降低生物安全风险。

技术规格

• 商业名称：RABDION GFRP Standard Floor Beam
• 参考 / 代号：PRF-PIG-0044-076-06-00
• 重量：1560 gr/m
• 标准：EN 13706 E23 等级；ASTM 指南；RoHS 合规
• 高度：76.20 mm (±0.381 mm)
• 宽度：44.00 mm (±0.220 mm)
• 上部厚度：6.35 mm (±0.350 mm)
• 截面二次矩 Ix：39108.30 mm^4
• 截面二次矩 Iy：433203.19 mm^4
• 截面面积：745.63 mm^2
• 示例推荐UDL：1500 mm 跨距下可达 181 kg/m（其他跨距见载荷表）
• 化学耐性：对氨气、粪便酸和常用洗涤化学品具免疫性
• 应用：产房、育肥和后期饲养地板下部结构；与塑料格板和模块化地面兼容
• 现场验证的可靠性：35 年以上（北美、欧洲及全球市场）
• 安全性：非导电；有助于动物热舒适性
