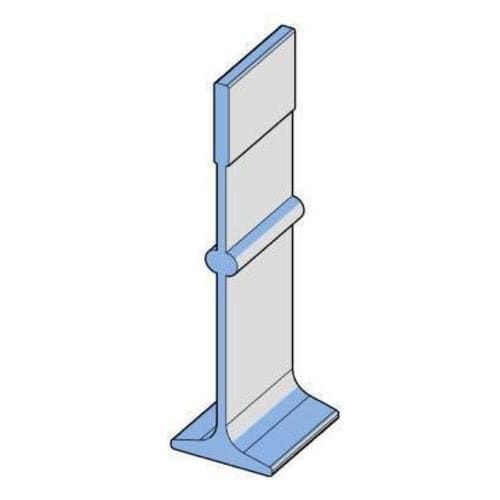

养猪建筑楼板梁 PRF-PIG-0044-165-06-00

产品描述
RABDION GFRP 标准地板梁为拉挤成型玻璃纤维增强聚合物结构型材，专为养猪用地板下部结构（产房、育肥、仔猪区）设计。该型材在大跨度下具有高承载能力和低挠度，适用于浅坑和深坑安装，同时消除了钢或混凝土支撑的腐蚀与结构劣化问题。

主要特性

• EN 13706 E23 性能等级。
• 对氨气、粪便酸及常用清洗化学品具有耐受性。
• 较钢或混凝土具有更好的生物安全性和表面卫生性。
• 可实现更大净跨；适用于浅坑与深坑地板系统。
• 热不导电，有利于动物舒适性和安全。
• 与标准塑料栏板和模块化地板系统通用兼容。

型材几何
高度: 165.10 mm (公差 +/- 0.600 mm)
宽度: 44.00 mm (公差 +/- 0.220 mm)
上表面厚度: 6.35 mm (公差 +/- 0.350 mm)
底表面厚度: 4.00 mm (公差 +/- 0.200 mm)

截面特性
惯性矩 Ix: 39491.89 mm^4
惯性矩 Iy: 3330496.54 mm^4
截面面积: 1097.02 mm^2

荷载表（部分跨距）
跨距 1500 mm — 挠度 10 mm — 推荐等分布荷载 190 kg/m — 最大等分布荷载（间距 400 mm）1186 kg/m² — 最大等分布荷载（间距 600 mm）ND — 最大等分布荷载（间距 800 mm）ND
跨距 2000 mm — 挠度 13 mm — 推荐等分布荷载 153 kg/m — 最大等分布荷载（间距 400 mm）957 kg/m² — 最大等分布荷载（间距 600 mm）ND — 最大等分布荷载（间距 800 mm）ND
跨距 2400 mm — 挠度 16 mm — 推荐等分布荷载 98 kg/m — 最大等分布荷载（间距 400 mm）613 kg/m² — 最大等分布荷载（间距 600 mm）ND — 最大等分布荷载（间距 800 mm）ND
跨距 3000 mm — 挠度 20 mm — 推荐等分布荷载 52 kg/m — 最大等分布荷载（间距 400 mm）326 kg/m² — 最大等分布荷载（间距 600 mm）ND — 最大等分布荷载（间距 800 mm）ND

认证与合规
EN 13706 Grade E23；ISO 9001:2015 认证制造；符合 EN 13706 E23 / ASTM；树脂基体符合 RoHS 要求。

技术规格

• Brand: RABDION
• Model / Commercial name: RABDION GFRP Standard Floor Beam
• Product code: PRF-PIG-0044-165-06-00
• 材料: 拉挤成型 GFRP（玻璃纤维增强聚合物）
• 应用: 适用于产房、育肥和仔猪区地板下部结构的结构用地板梁
• 重量: 2380 gr/m
• 高度: 165.10 mm
• 宽度: 44.00 mm
• 上表面厚度: 6.35 mm
• 底表面厚度: 4.00 mm
• 惯性矩: Ix 39491.89 mm^4，Iy 3330496.54 mm^4
• 截面面积: 1097.02 mm^2
• 推荐 UDL 值与按跨距的最大 UDL 见荷载表
• 化学耐性: 对氨气、粪便酸和清洗化学品具有免疫性
• 兼容性: 适配标准塑料栏板和模块化地板系统
• 现场可靠性: 在多个市场有 35+ 年验证
