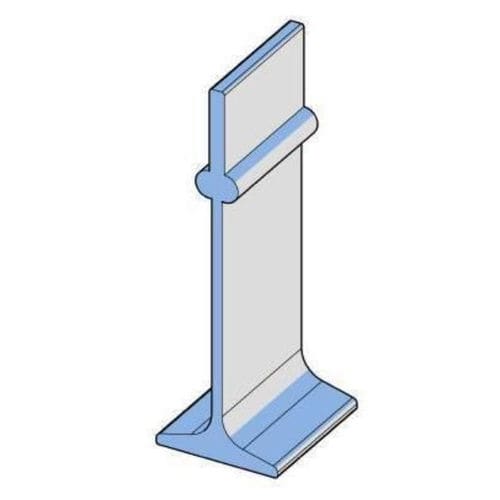

养猪建筑楼板梁 PRF-PIG-0044-135-06-00

产品概述
RABDION GFRP Standard Floor Beam 为拉挤成型结构型材，专为生猪产房、育肥和断奶区的地板次结构设计。产品通过 EN 13706 Grade E23 认证，在浅坑和深坑环境下均能在长跨度上提供高承载力和极小挠度。与标准塑料格栅板和模块化地板系统兼容，对氨气、粪便酸及冲洗化学剂具有完全耐受性。在北美、欧洲及全球市场拥有35年以上的现场可靠性，RABDION 地梁彻底避免了传统钢或混凝土支撑的锈蚀、结构失效和生物安全风险。

主要特性

• EN 13706 E23 性能等级。
• 耐受强腐蚀性化学和废弃物介质（氨、粪便酸、冲洗剂）。
• 提升生物安全性与表面卫生 — 非多孔、易清洗。
• 延长净跨，并适用于浅坑/深坑多种工况。
• 热舒适性与电绝缘性，利于动物福利和安全。
• 与标准塑料格栅板及模块化地板系统通用兼容。

型材几何尺寸
属性 | 标称 | 公差 +/- | 单位
高度 | 135.00 | 0.635 | mm
宽度 | 44.00 | 0.220 | mm
顶部厚度 | 5.50 | 0.350 | mm
底部厚度 | 3.75 | 0.200 | mm

型材性能
属性 | 值 | 单位
二次面积矩 Ix | 39519.70 | mm^4
二次面积矩 Iy | 1992981.83 | mm^4
截面面积 | 932.19 | mm^2

承载表
跨度 mm | 挠度 mm | 建议等分布荷载 UDL kg/m | 最大 UDL kg/m²（间距 400 mm） | 最大 UDL kg/m²（间距 600 mm） | 最大 UDL kg/m²（间距 800 mm）
1500 | 10 | 840 | 5250 | 2333 | 1316
2000 | 13 | 346 | 2163 | 961 | 542
2400 | 16 | 206 | 1288 | 572 | 323
3000 | 20 | 106 | 663 | 295 | 166
3500 | 23 | 65 | 408 | 181 | 102

技术规格

• 商品名称：RABDION GFRP Standard Floor Beam
• 产品代码（CN）：PRF-PIG-0044-135-06-00
• 重量：1930 gr/m
• 认证：EN 13706 Grade E23
• 兼容性：标准塑料格栅板与模块化地板系统
• 耐化学性：对氨、粪便酸及冲洗化学剂免疫
• 二次面积矩 Ix：39519.70 mm^4
• 二次面积矩 Iy：1992981.83 mm^4
• 截面面积：932.19 mm^2
• 几何 - 高度：135.00 mm (±0.635 mm)
• 几何 - 宽度：44.00 mm (±0.220 mm)
• 几何 - 顶部厚度：5.50 mm (±0.350 mm)
• 几何 - 底部厚度：3.75 mm (±0.200 mm)
• 承载能力（示例）：跨度1500 mm 建议UDL 840 kg/m；400 mm间距时最大UDL 5250 kg/m²；跨度3500 mm 建议UDL 65 kg/m；800 mm间距时最大UDL 102 kg/m²
• 现场可靠性：35+ 年
